Le cahier des charges demandait une conception adaptée permettant
une installation sur Immeuble Grande hauteur.
Il était important de s’assurer de la sécurité des équipes sur place via le port de tous les EPIs sur le chantier (casques avec jugulaire, gilets jaunes, gants, chaussures de sécurité, harnais de sécurité, sangles...) et de disposer d’un équipement fonctionnel sur place. Nos équipes ont toutes été formées à l’utilisation de la nacelle de façade mobile par le mainteneur.

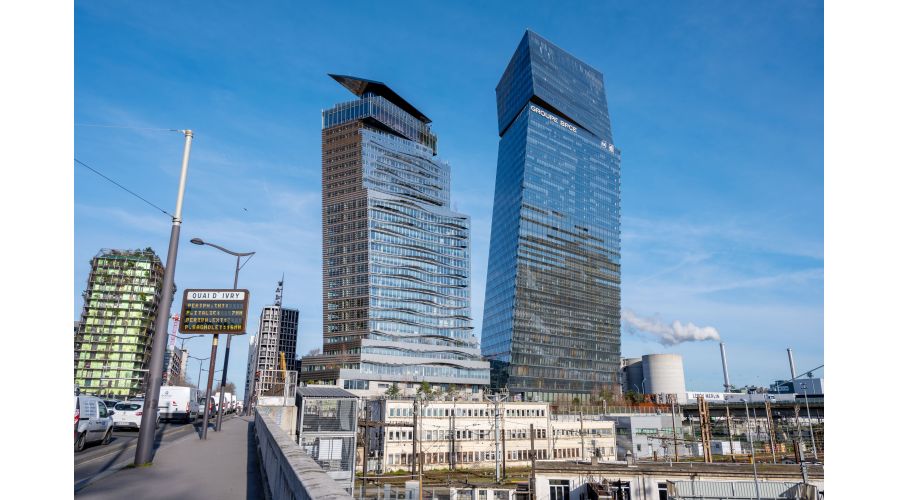

La hauteur d’installation au 30ème étage d’une des Tours
Duos de Jean Nouvel, a nécessité plusieurs notes de calcul afin de garantir la
résistance des lettrages et logos aux diverses contraintes du lieu
d’installation. Des montants et lisses installés sur la façade ont permis la

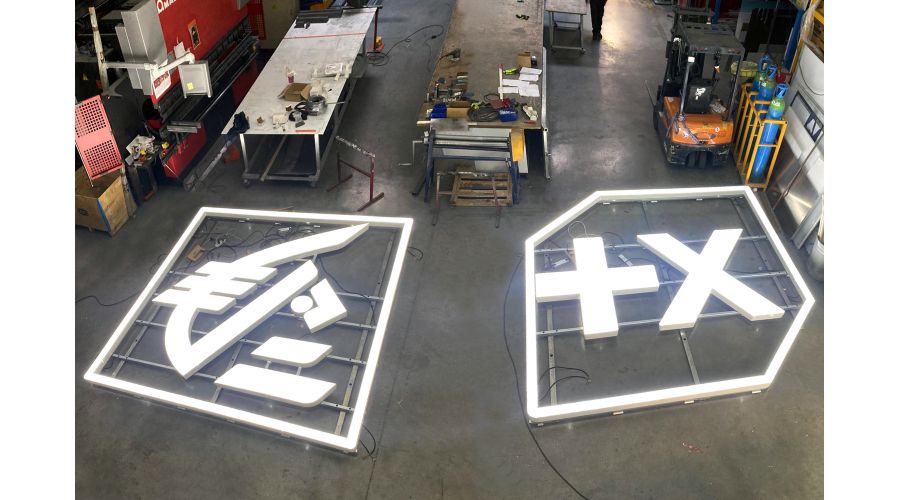

fixation des éléments fabriqués dans nos ateliers.

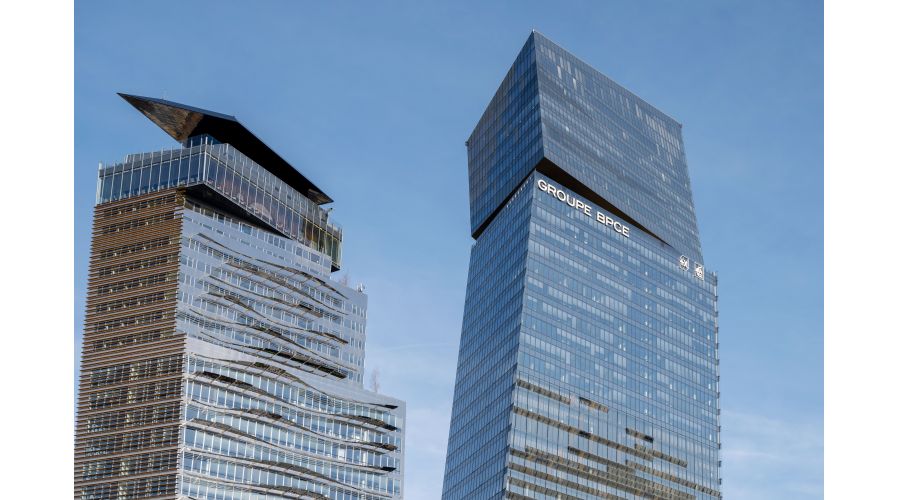

Situé à 129m du sol et mesurant 30m de long, le lettrage
« Groupe BPCE » a nécessité plusieurs jours d’installation. Les logos
écussons « Caisse Epargne » et « Banque Populaire »
mesurent chacun 3.5m de long pour une hauteur identique.
Autre exigence – chaque élément a été treuillé pour rentrer

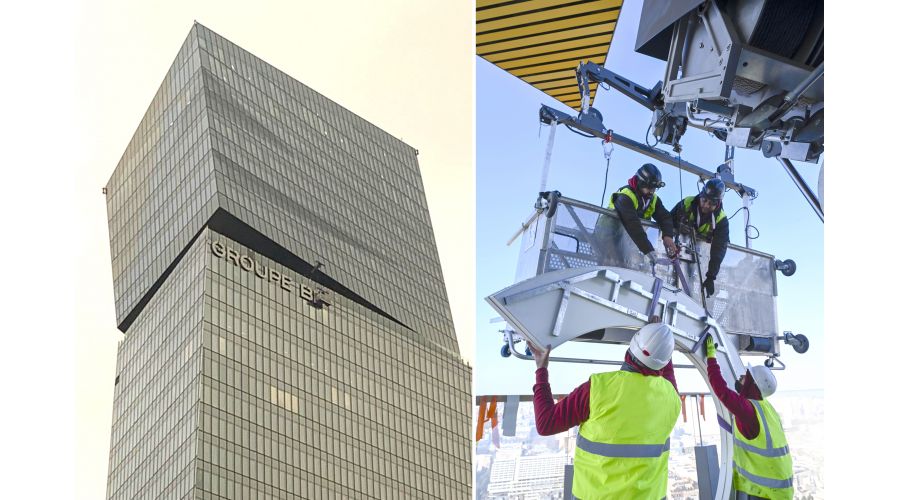

dans la nacelle, puis installé sur la façade par nos équipes.
Sur place, il a fallu s’adapter aux fixations initialement prévues pour un autre texte. Les logos ont été ajoutés dans un deuxième temps.
L'installation a dû se dérouler dans le strict respect des retro plannings annoncés au client.

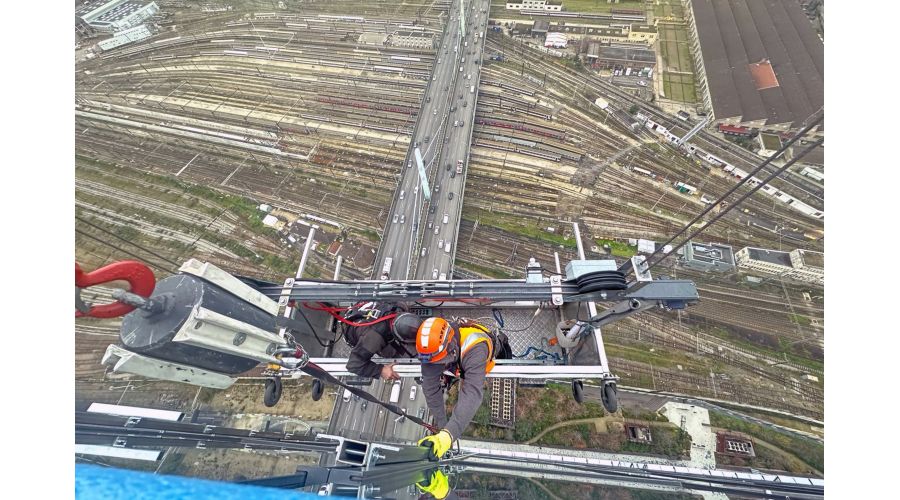

Nos techniciens tous équipés des EPIS et des habilitations de
travail nécessaires (port du harnais, formation à l'utilisation de la nacelle) ont en plus du faire face à
une météo capricieuse : vents violents et tempête de sable à Paris, surtout
pendant l’installation du lettrage « GROUPE BPCE ». Cela a retardé et compliqué la visibilité lors de l'installation.
L'acheminement de nos locaux au 30ème étage de la tour s'est déroulée sur plusieurs jours. Dans un premier temps, les lettres du texte "Groupe BPCE" et des logos/écussons ont été chargés dans notre 20 m3, puis véhiculés jusqu'au site des Tours Duo à Paris 12. Sur place, les différents éléments ont été acheminés via les monte-charges de l’immeuble jusqu’au 30éme étage. Parfois, cela prenait 3 h pour qu’ils arrivent jusqu’aux équipes, malgré les réservations de créneau.

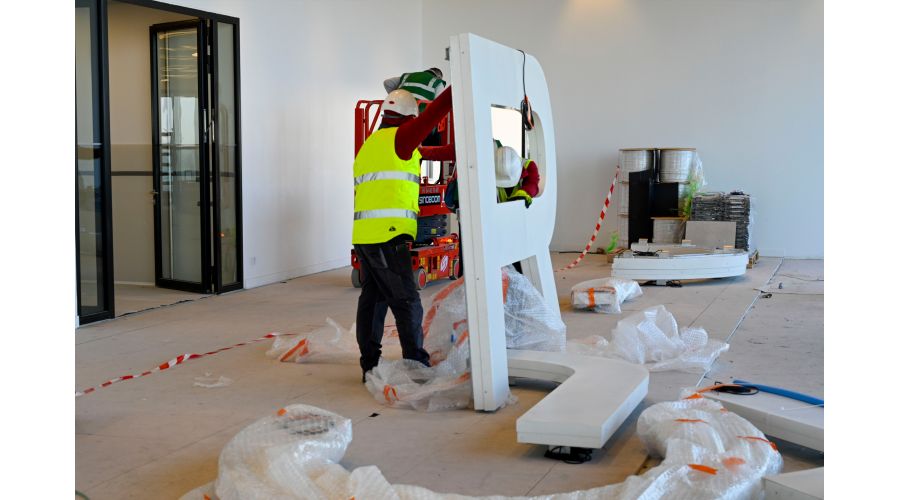

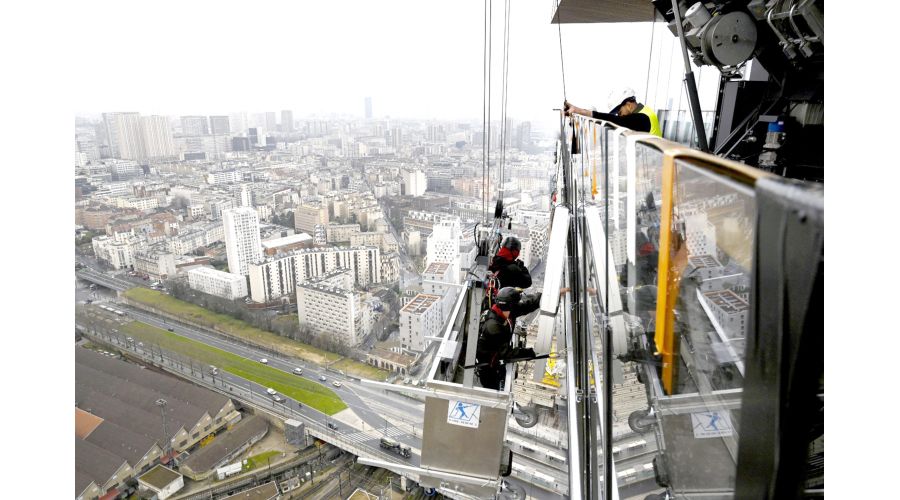

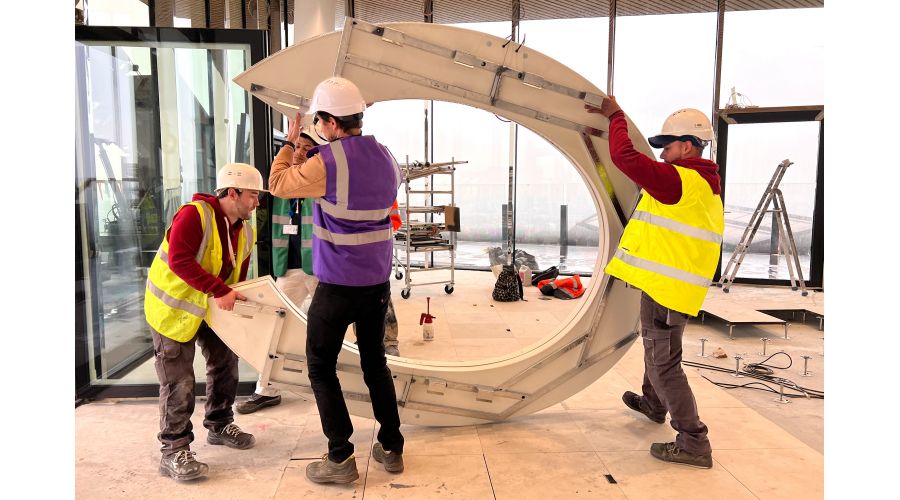

Sur place, les éléments ont été stockés sur le sol du 30ème étage avant leur treuillage dans le panier de la nacelle de façade. 3 personnes minimum ont été systématiquement sollicités : 2 dans la nacelle de façade et un voire deux facilitateurs pour la gestion du treuil de la nacelle.
L'installation des éléments s'est déroulée en plusieurs phases :
1. L'installation des montants permettant de fixer par la suite les lisses des lettres et logos/écussons.
2. L'installation des lisses
3. L'installation des lettres et logos/écussons
4. Câblage
5. Nettoyage et Evacuation
Comme de prime abord, ce n’était pas "GROUPE BPCE" qui devait être installé sur la façade, il manquait des supports de fixation. Heureusement, les façadiers ont été réactifs et ont installé ce qui manquait en une journée. Cela a permis l'installation des montants et le respect de notre planning.
Cela, en plus de conditions météo défavorables (vents violents, tempête de sable), a engendré une semaine d’arrêt temporaire du chantier.
Pour la pose des logos/écussons, il n'y a pas eu de problématiques spécifiques si ce n'est que la Tour étant occupée, il a fallu signer un plan de prévention et respecter les contraintes liées à un site en cours d'exploitation.
Matériaux utilisés
Lettrage & logos écussons :
Face ensemble aluminium soudé laqué
blanc
Face avant en tôle alu 20/10eme perforée
R5T8
Contre-face : polycarbonate Opal
Bright ep. 3mm
Chants : Tôle alu 20/10eme
Eclairage par modules LEDS
Fonds : tôle alu 30/10ème
laqué blanc
Fixation sur structure primaire par
crochets plat acier 100x5 soudés sur la structure lettre verrouillage de tous
les crochets accessibles par vis autoporteuse diamètre 5 5x30.
Structure primaire :
Equerre : assemblage lisses /
montants CAI 60x40x5 acier
Lisse : TCAR 40x4 acier.
Montant vertical : TCAR 40x4 Inox.
Fixé sur la façade.
Structure lettre :
TREC 40x20x2 acier E30. Boulonnée sur le fond de la lettre

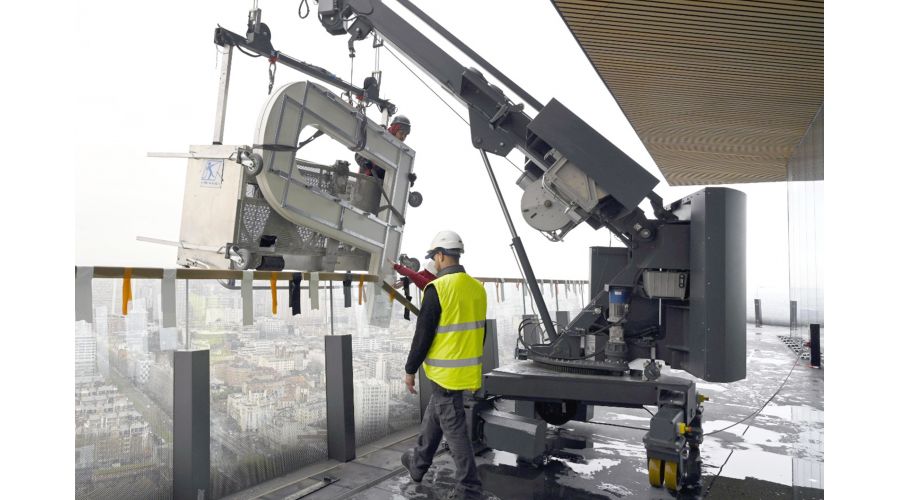

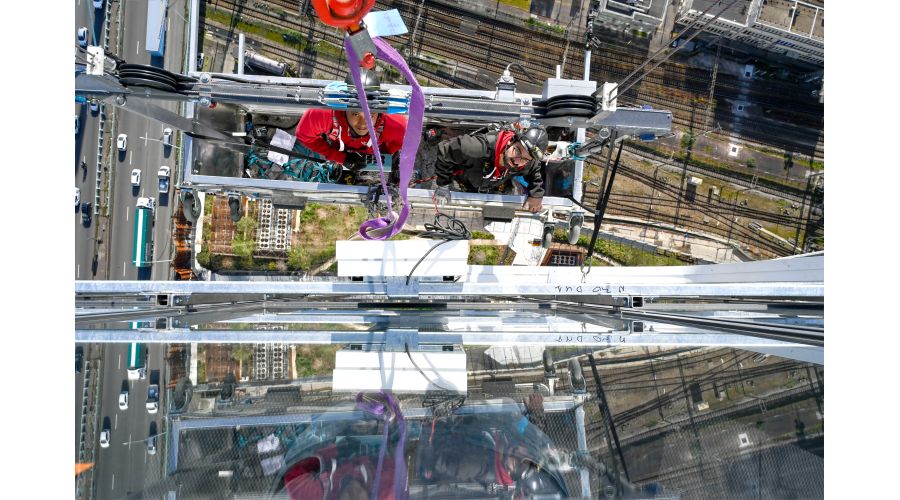

L'installation a été réalisée à l'aide d'une nacelle de façade dont le treuil a permis de porter les éléments jusqu'au point de mise en place et de fixation.
