C'est en 1634 que le Fort du Pradeau voit le jour. Il est plus couramment appelé la "Tour Fondue", déformation de "Tourre foundudo" (tour démolie en provençal), allusion à la ruine d'une ancienne tour médiévale implantée sur le site. A vocation militaire, le fort protégeait la passe de l'Ouest entre la presqu'île de Giens et Porquerolles. Aujourd'hui, ce site classé monument historique est devenu une porte d'entrée du territoire du Parc national de Port-Cros.

Abandonné et fermé au public pendant plusieurs décennies, il a été entièrement rénové et a réouvert ses portes le 2 novembre 2022. Il propose désormais une exposition permanente, "Rendre visible l'invisible", qui révèle au visiteur les richesses de ce territoire exceptionnel, véritable creuset méditerranéen où se rencontrent faune, flore, géologie, patrimoine bâti, savoir-faire et cultures.

Afin de valoriser ce patrimoine culturel et historique exceptionnel, le Parc national a la volonté de construire une offre culturelle et touristique variée et de qualité, incluant la restauration de l'édifice, l'aménagement en vue de son ouverture au public, la valorisation du territoire à travers un espace d’interprétation.

Nous avons atteind les objectifs fixés au cahier des charges en matière d’esthétique, de longévité, d’entretien, de sécurité, etc.

Dimensions :

Divers formats - voir cahier graphique

Matériaux utilisés, fournisseurs choisis :

tôle d’alu pliée, traitement c5 + laquage fleur de rouille

*Grand cartel, fixation par platine sur main courante existante, goujons soudés et visserie inox
*Petit carte, fixation par scellement chimique dans le mur
*Table d’orientation, conception avec plan incliné, pied ajustable pour scellement au sol, maquette en bronze, sérigraphie à plat

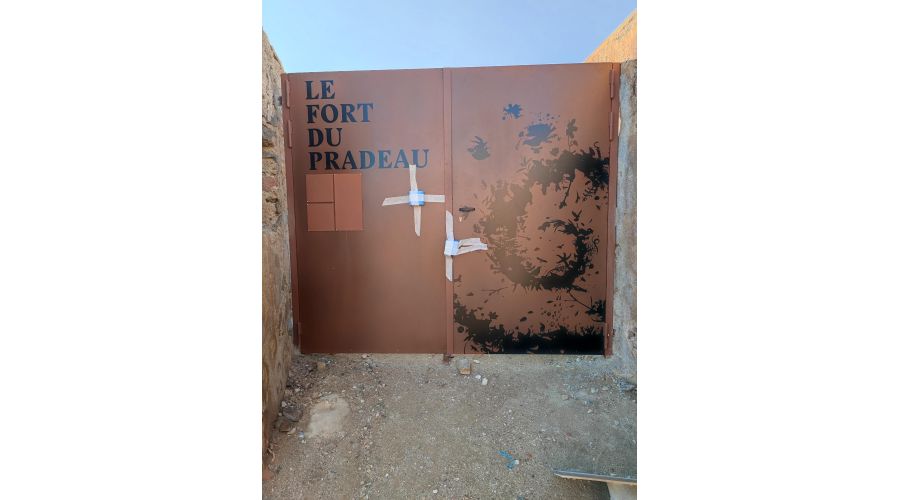

*portail, sérigraphie en atelier sur portail laqué, ajustement de la sérigraphie sur les 2 ventaux

Autre(s) aspect(s) technique(s) :

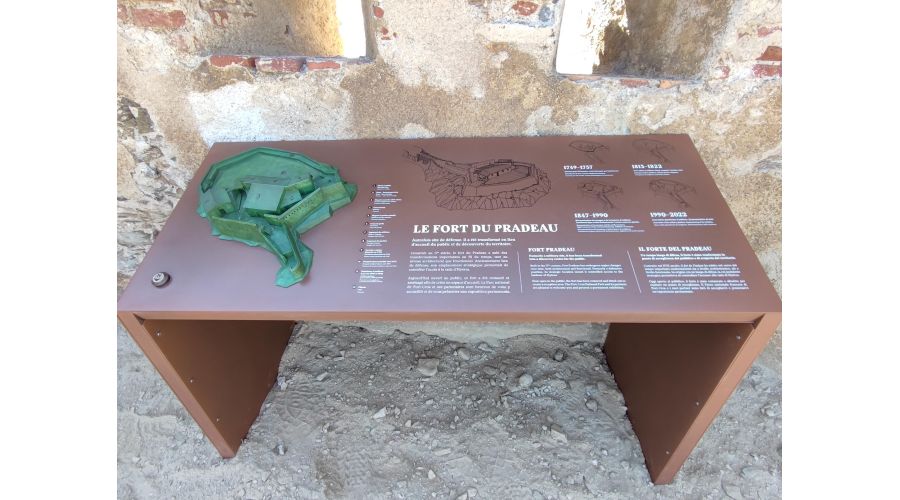

1.SIG.1 Pupitre interprétation du Fort Pradeau
Quantitatif : 1
Dimensions : L 154cm x l 70 x H 93cm
• Fourniture et pose d’une structure inclinée mécano-soudé en acier, tube 40x40, platine de
pied avec voiles de renfort. Protection par galvanisation à chaud.
• Habillage des faces intérieure et extérieure en tôle aluminium thermolaquée aspect corten
60/10è, découpées à la forme, angles extérieurs arrondis (rayon 10mm), fixation sur la
structure par soudure ou collage sans vis apparentes.
• Fourniture et pose d’une plaque amovible en tôle aluminium épaisseur 3mm, entretoises en tôle aluminium soudées à l’arrière avec un décollement de quelques millimètres pour
évacuation de l’eau de pluie, taraudage pour fixation par vis Inox à empreinte sécurisée.
• Fixation sur plot béton par tiges d’ancrage boulonnée ou chevilles.
• Décor en sérigraphie, protection par vernis anti-graffiti et anti-UV.
• Cet élément, placé en zone d’exposition permanente, doit présenter une parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement.

1.SIG.2 Porte document sur portail
Quantitatif : 1
Dimensions : L 50cm x l 50
• Fourniture et pose d’un cadre à glissière en tôle aluminium thermolaquée aspect corten
épaisseur 3mm, à fixer sur le portail du bâtiment par un système d’entretoises en acier brossé qui le déporte du vantail de 10mm. Ce système de fixation sera invisible en façade et
permettra le changement éventuel du panneau dans le cadre d’une mise à jour des
informations graphiques.
• L’ensemble devra présenter un caractère parfaitement homogène et pérenne (résistance aux UV et tenue), un soin particulier sera porté au traitement des coupes et à la parfaite planéité du support.
• Fourniture et pose de 3 impressions quadri sur dibond vernis 2mm (2 x 23 x 23 cm et 1 x23
x48 cm).
 
Séquence repérée 2 – Intérieur Fort

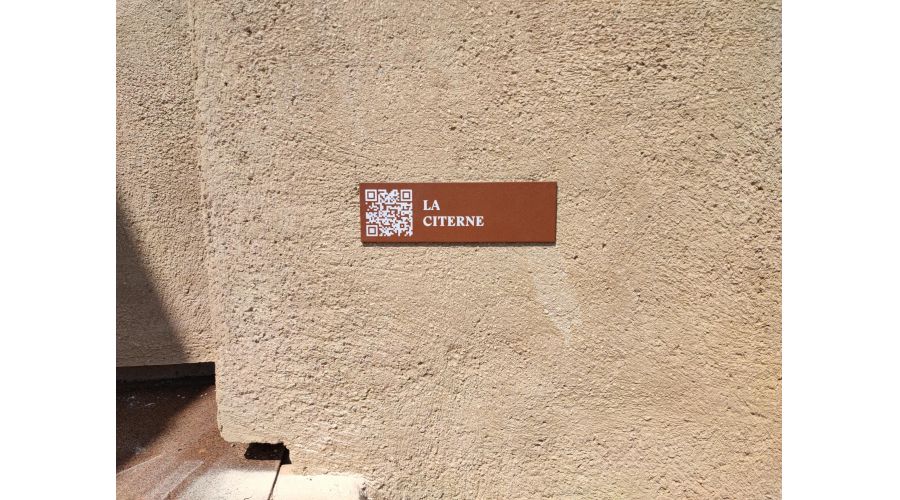

2.SIG.1.1 / 2SIG.1.11 Cartels bâtiments
Quantitatif : 11
Dimensions : L 22 cm x l 5 cm
• Fourniture et pose de 11 plaques en tôle aluminium thermolaquée aspect corten épaisseur
2mm, décor en sérigraphie noire, goujons (couleur corten) soudés à l’arrière.
• Fixation sur les murs des bâtiments par scellement des goujons.
• Les angles des plaques sont rayonnés afin d’éviter tout risque de blessure.
• Ces éléments, placés en zone d’exposition permanente, doivent présenter une parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement.

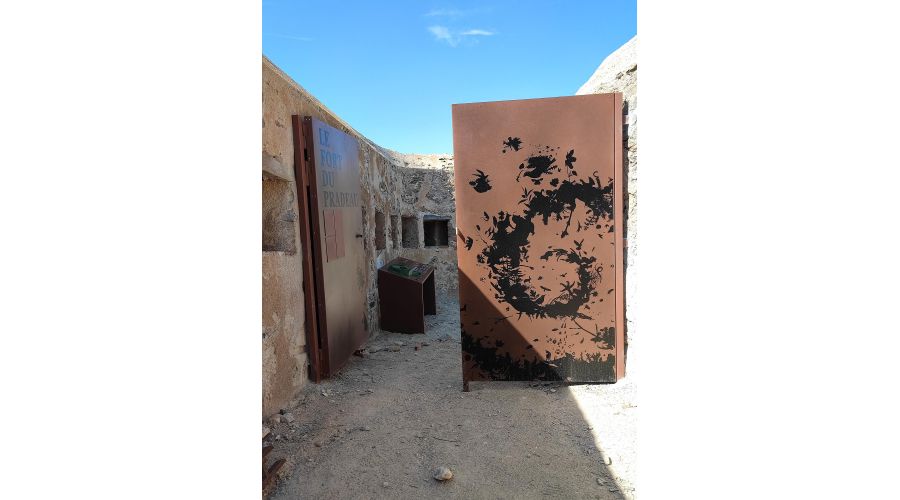

2.SIG.2 Totem Ours
Quantitatif : 1
Dimensions : H 230 cm x l 80 cm – épaisseur 72mm
• Structure mécano-soudé en acier, arrondi en partie haute, tube 60x60x4, platine de pied
avec voiles de renfort et goussets. Protection par galvanisation à chaud.
• Habillage des faces en tôle aluminium thermolaquée aspect corten, 30/10è, découpée à la
forme, angles extérieurs arrondis (rayon 10mm), fixation sur la structure par soudure ou
collage sans vis apparentes.
• Fixation des platines sur plot béton par tiges d’ancrage boulonnée ou chevilles.
• Sérigraphie noire ou blanche (selon échantillon), protection par vernis anti-graffiti et anti-
UV.
• Cet élément, placé sur le parcours extérieur, doit présenter une parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement.

Séquence repérée 5 – La poudrière
2.SIG.3 Cartel d’interprétation Poudrière
Quantitatif : 1
Dimensions : L 160 cm x l 30 cm
• Fourniture et pose cartel avec zone inclinée formant biseau pour confort de lecture, réalisée en tôle aluminium 40/10è, aspect corten, décor en sérigraphie quadrichromie, protégé par vernis de protection anti UV et anti-graffiti.
• Fixation par bridage sur garde- corps existant.
• Les angles du cartel sont rayonnés afin d’éviter tout risque de blessure.
• Cet élément, placé sur le parcours permanent extérieur, doit présenter une parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement

Séquence repérée 13 – La terrasse

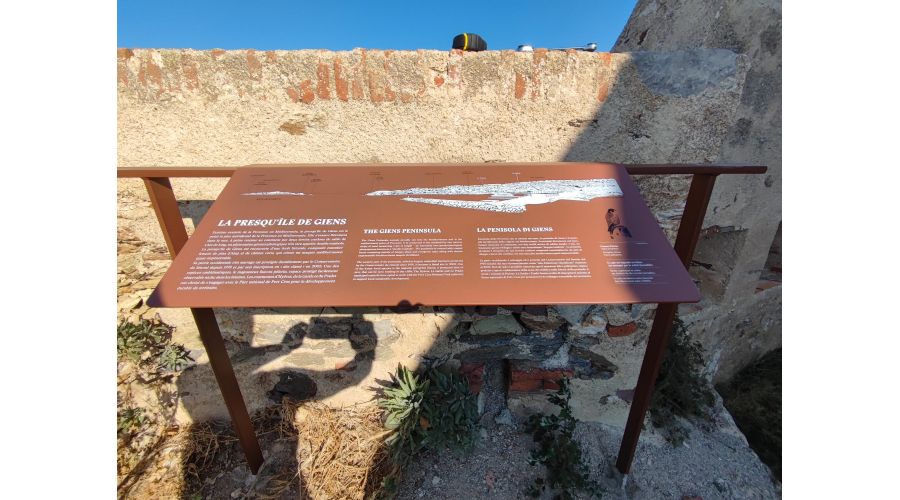

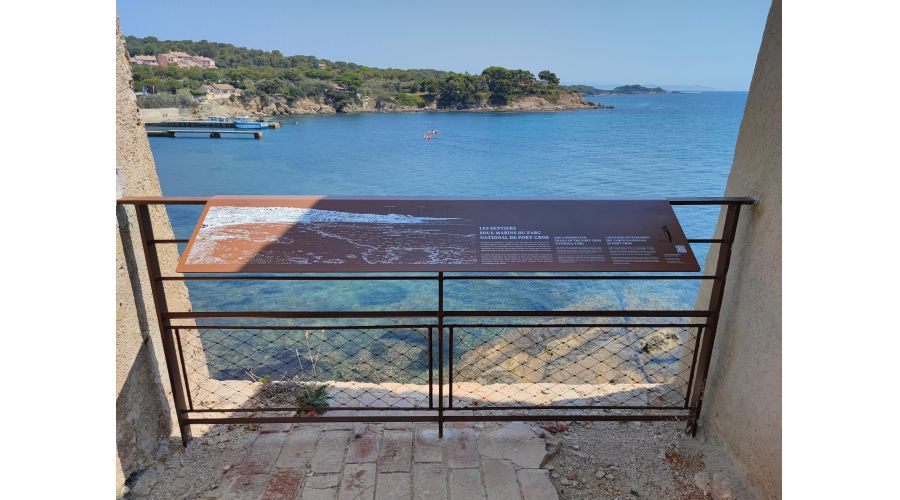

2.SIG.4 à 2.SIG.4.10 Cartel d’interprétation Terrasse
Quantitatif : 10
Dimensions : L 80 cm x l 30 cm
• Fourniture et pose de 10 cartels avec zone inclinée formant biseau pour confort de lecture,
réalisée en tôle aluminium 40/10è, aspect corten, décor en sérigraphie quadrichromie,
protégé par vernis de protection anti UV et anti-graffiti.
• Fixation par bridage sur garde- corps existant.
• Les angles des cartels sont rayonnés afin d’éviter tout risque de blessure.
• Ces éléments, placés en zone d’exposition permanente extérieure, doivent présenter une
parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement.

2.SIG.5 Cartels d’interprétations maquette
Quantitatif : 03
Dimensions : L 230 cm x l 40 cm
• Fourniture et pose de trois plaque tôles aluminium pliées, 30/10è, décor en sérigraphie
quadrichromie, protection par vernis anti-graffiti et anti-UV.
• Fixation sur bloc béton par scellement des goujons soudés en sous face ou assemblage des
tôles par collage PU type sika MFC.
• Les tôles d’habillage forment un joint creux de 10mm autour de la maquette et sont
légèrement inclinés pour éviter l’eau stagnante.
• Cet élément, placé sur le parcours permanent extérieur, doit présenter une parfaite résistance à l’usure et une bonne tenue d’ensemble, notamment à l’arrachement.
