Le projet consiste en la conception, la fabrication et l’installation d’un ensemble de mobiliers de signalétique extérieure comprenant des totems d’entrée de zone d’activité et des Relais d’Information Service (RIS), destinés à structurer, signaler et valoriser un parc d’activités.
Le cahier des charges imposait la réalisation de 13 mobiliers répartis en 4 formats distincts, avec une exigence élevée en matière de :
* résistance mécanique (vent, efforts dynamiques)
* durabilité en environnement extérieur
* intégration paysagère
* lisibilité et qualité perçue
* résistance au vandalisme
Conception structurelle et ingénierie
Une conception complète du mobilier a été développée, intégrant une approche d’ingénierie conforme aux normes en vigueur.
Les structures porteuses sont réalisées en acier inoxydable 304L, sous forme de châssis tubulaires :
* section : 100 mm
* épaisseur : 4 mm
* assemblage par soudure continue avec finition meulée
Chaque structure a fait l’objet d’un dimensionnement par note de calcul, intégrant :
* les actions du vent selon Eurocode 1 (NF EN 1991-1-4)
* les combinaisons d’actions (Eurocode 0)
* le comportement des structures inox (Eurocode 3)
Les calculs ont permis de déterminer :
* la pression dynamique de vent
* les efforts horizontaux en pied
* les moments de renversement
* les contraintes sur les soudures et platines
Interfaces sol / structure et fondations
Le projet intègre une prise en charge complète de la chaîne structurelle, jusqu’au sol.
Les structures reposent sur des platines inox soudées, ancrées par tiges filetées dimensionnées selon les efforts calculés.
Les fondations ont été conçues spécifiquement pour chaque implantation, avec :
* dimensionnement complet des massifs béton
* vérification des phénomènes de :
* renversement
* glissement
* soulèvement
* poinçonnement sous platine
* interaction ancrage / béton / sol
Les massifs, en béton armé (classe minimale C25/30), sont :
* enterrés (arase ≥ 20 cm sous TN)
* adaptés aux contraintes de voirie ou d’espaces verts
* exécutés avec reprise complète des structures de surface (enrobés, sols)
Fabrication des mobiliers
Les châssis inox ont été fabriqués sur mesure avec un haut niveau d’exigence sur :
* la qualité des soudures
* la précision géométrique
* la rigidité globale
Les panneaux de signalétique sont réalisés en aluminium qualité extérieure, dimensionnés pour résister aux efforts de vent.
Ils sont fixés par collage structural haute performance, permettant :
* une absence totale de fixation visible
* une meilleure tenue dans le temps
* une finition esthétique haut de gamme Les systèmes de collage sont compatibles aluminium / inox et résistants aux UV, aux variations thermiques et à l’humidité.
Traitement graphique et durabilité
Les faces visibles reçoivent un habillage adhésif imprimé haute définition, protégé par une lamination technique :
* anti-UV * anti-rayures
* anti-graffiti
L’ensemble du système graphique est conçu pour une durabilité minimale de 8 ans, incluant :
* stabilité colorimétrique
* résistance au décollement
* absence de cloquage
Mise en œuvre et installation
Le projet comprend l’ensemble des phases de réalisation :
* études techniques
* production des BAT et insertions paysagères
* fabrication
* terrassement et fondations
* installation des structures
* pose des panneaux
Les travaux ont été réalisés dans le respect des contraintes réglementaires :
*DICT et gestion des réseaux existants
* autorisations administratives
* adaptation aux conditions de site
Une attention particulière a été portée à :
* la précision d’implantation
* l’alignement des mobiliers
* la qualité des finitions
* la sécurité des interventions
Dimensions :

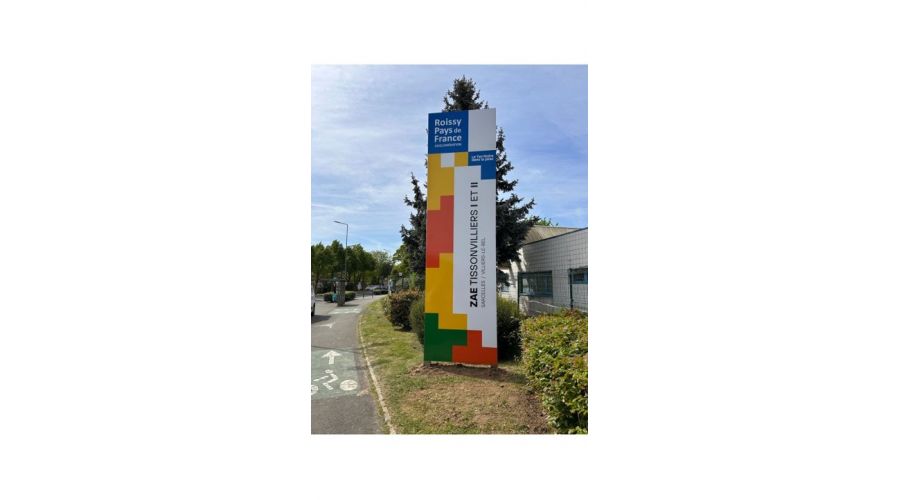

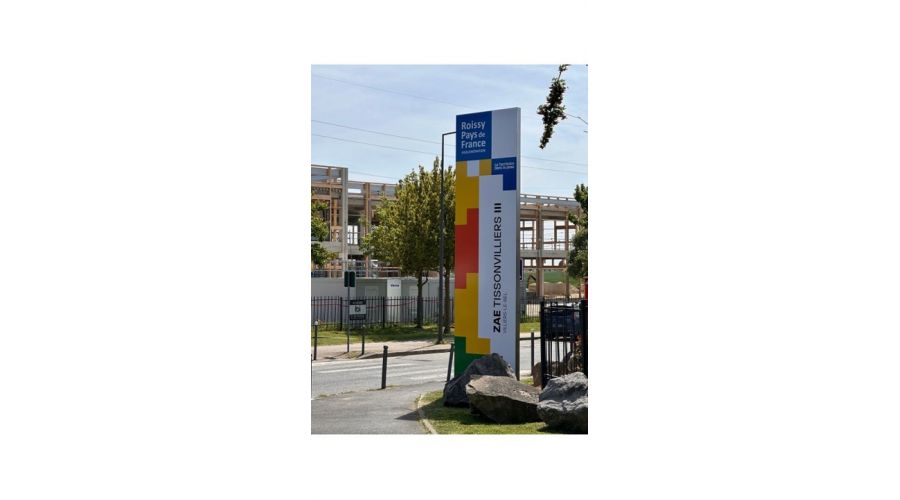

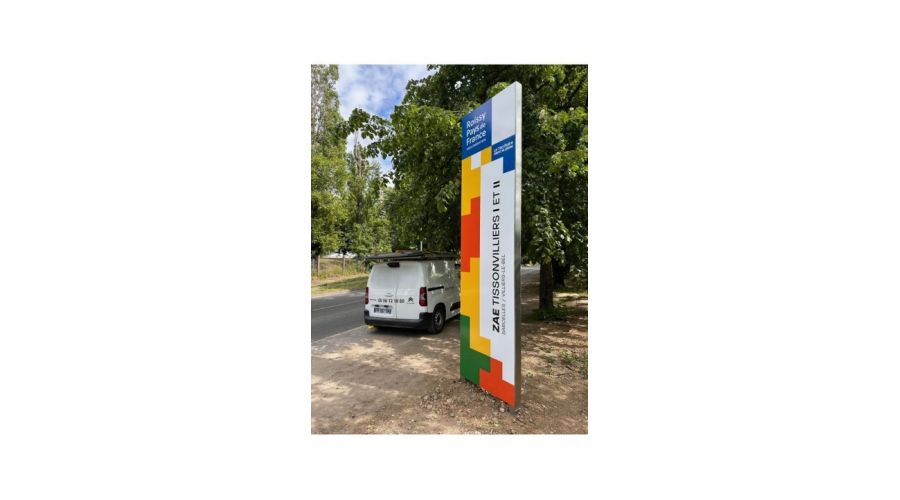

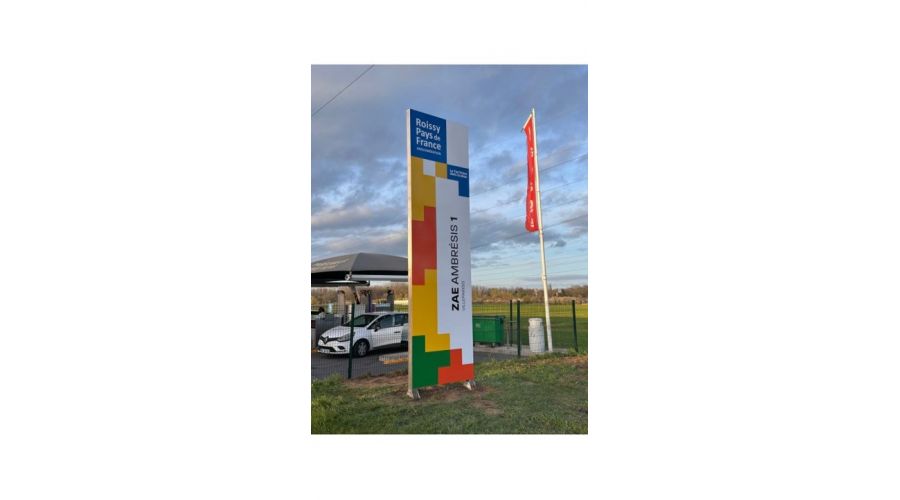

Totems d’entrée de zoneHauteur : de 3 000 mm à 5 000 mm
Largeur : de 900 mm à 1 450 mm
Profondeur : structure tubulaire avec panneaux double face

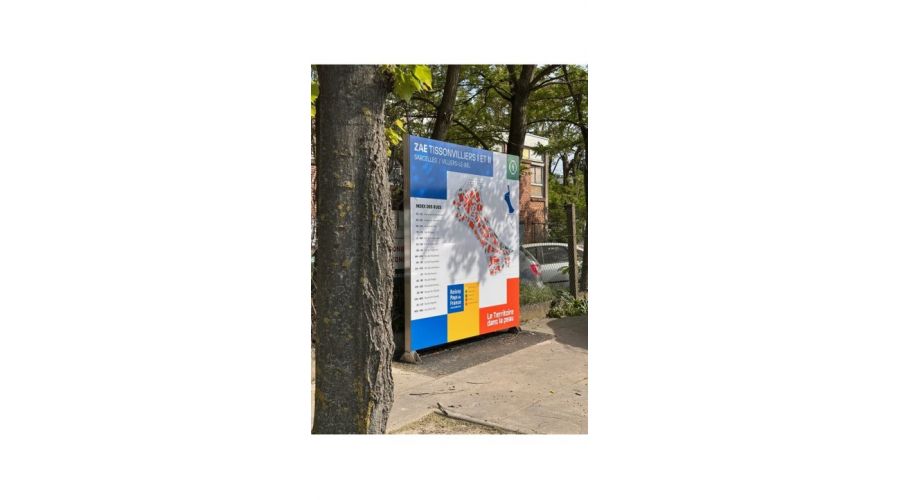

Relais d’Information Service (RIS)
Hauteur : 2 200 mm
Largeur : 2 250 mm
Structure
Section des tubes : 100 x 100 mm
Épaisseur : 4 mm
Fondations (indicatif selon formats)
Massifs béton : dimensionnés spécifiquement par note de calcul
Profondeur d’ancrage : variable selon contraintes de vent et de sol
Arase supérieure : minimum 200 mm sous terrain naturel
Matériaux utilisés, fournisseurs choisis :

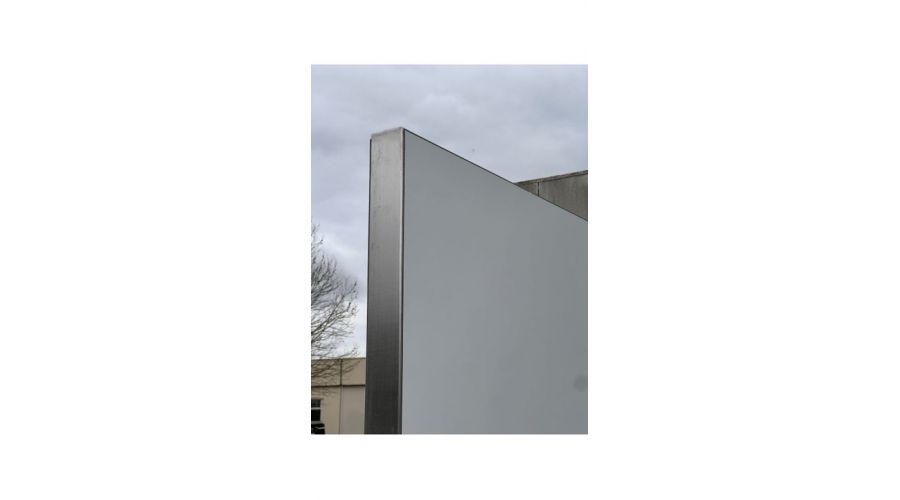

Structure porteuse :• Acier inoxydable qualité 304L, finition brossée
• Tubes section 100 mm, épaisseur 4 mm
• Assemblage par soudure continue, avec reprise et finition des cordons
CFR Chaudronnerie
Panneaux :
• Aluminium Composite Panel
Prolians
Décor :
• Adhésif polymère
• Impression numérique latex
• Lamination polymère anti-UV, anti-rayures, anti-graffiti
HEXIS
