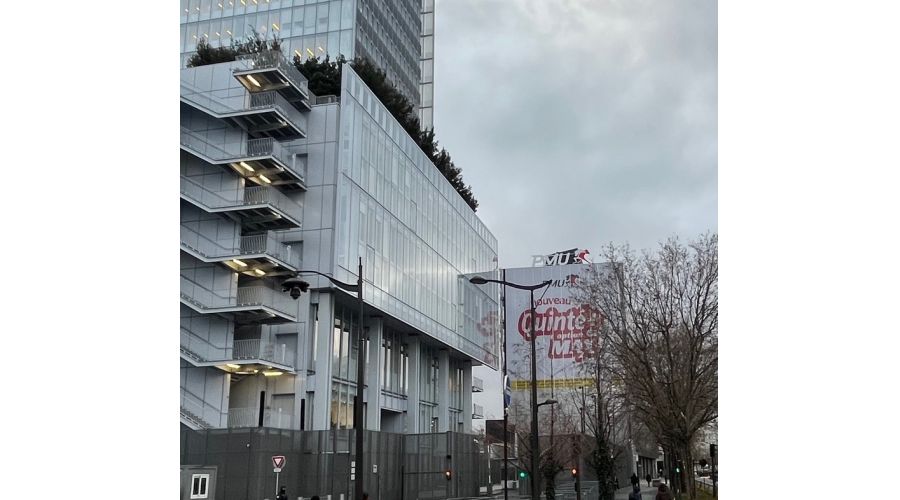

Récemment installé dans l’écoquartier des Batignolles dans le 17e arrondissement de Paris, le Siège Social PMU a opté pour une enseigne lumineuse de toiture monumentale solaire, répondant aux enjeux RSE de PMU et aligné à l'aspect éco-responsable du bâtiment. La particularité du projet, ce sont les dimensions de l'enseigne 100% autonome : plus de 9 mètres de long et 2,5 mètres de haut ... entièrement autonome en énergie !
Nous avons développé une gamme de solutions solaires au sein du Sign'Lab, sa plateforme d'innovation interne. Le Sign'Lab existe depuis 2018 et a pour objectif d'identifier des alternatives aux solutions standards. Toutes ont une dimension éco-responsable. Aujourd'hui totalement intégrées à notre offre globale, les solutions solaires se développent et notre gamme continue de s'étendre.
L'enseigne solaire monumentale installée pour le PMU est hors normes pour des raisons techniques, écologiques et économiques :
- Allumage automatique de l’enseigne en fonction de l’intensité lumineuse extérieure
- Aucune énergie requise si ce n'est celle du soleil
- Le dimensionnement des batteries et panneaux solaires est étudié en interne en amont du projet, en prenant en compte la topographie du site, son orientation, les éventuels obstacles à la diffusion des rayons du soleil (bâtiments ou arbres par exemple), mais aussi en fonction de la puissance d'éclairage et de l'amplitude horaire d'allumage souhaitées.
Dans le cas présent et au vu des dimensions de l'enseigne, c'est un point technique qui a requis une étude particulièrement minutieuse pour garantir l'éclairage de l'enseigne quelle que soit la météo !
Notre équipe a utilisé un outil de calcul de dimensionnement spécifiquement développé en interne pour répondre aux besoins des supports extérieurs lumineux solaires.
Nous avons installé un système de variation de luminosité qui adapte automatiquement la puissance d'éclairage la nuit en fonction de la lumière naturelle, ce afin d'offrir une excellente visibilité tout en économisant de l'énergie. Les créneaux d'allumage sont paramétrables en bluetooth par le client de manière autonome.
Dimensions :

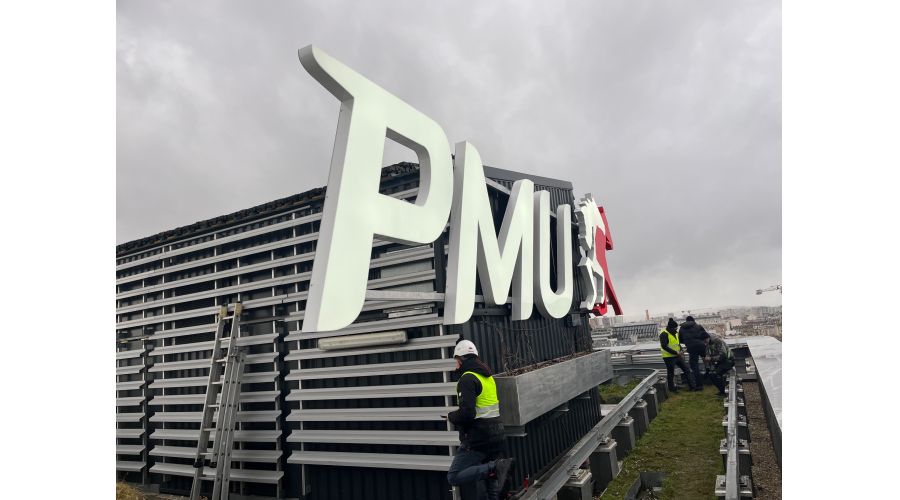

Enseigne. Elle mesure 9m10 de long et 2m50 de hautL'enseigne est composée :
- de 5 boitiers PMMA de 2500 mm de haut avec un relief de 120 mm
- 300 leds 1,2 watts réparties sur 5 arrivées électriques
- Chaque arrivée est équipée d'un variateur de luminosité, le tout piloté par un capteur de luminosité, permettant la variation de l'éclairage de l'enseigne en fonction de la luminosité extérieure mais aussi d'économiser de l'énergie sur le kit solaire
- Branchement de l'enseigne sur le kit solaire via câble 16 mm² (pas de branchement sur le réseau électrique)
- Temps d'allumage de l'enseigne : 5h30 par nuit

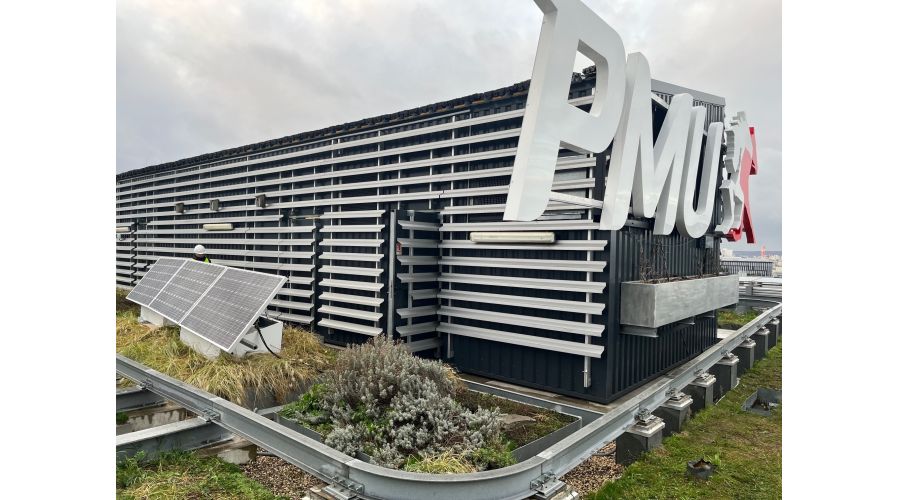

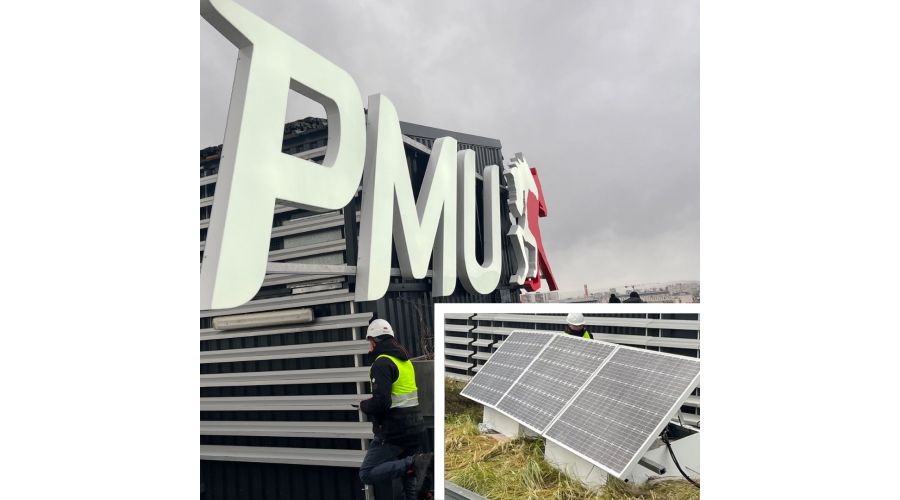

Kit solaire :
- puissance du kit : 1100 watts crêtes
- Stockage de l'énergie sur 4 batteries 130 Ah
- Les batteries se déchargent de seulement 15 à 20 % par nuit, afin d'assurer une continuité de l'éclairage durant des semaines avec météo complexe mais aussi d'augmenter significativement leur durée de vie.
- Accès au kit solaire en bluetooth et en 4g
- Le support du kit solaire est fabriqué de façon a protéger les batteries des rayons du soleil et des intempéries, étant placées sous les panneaux solaires et protégées par un caissons en aluminium, cela permet de ne pas déteriorer leur durée de vie
- Le kit solaire est lesté en toiture, permettant de ne pas abimer l'étanchéité de la toiture
Matériaux utilisés, fournisseurs choisis :

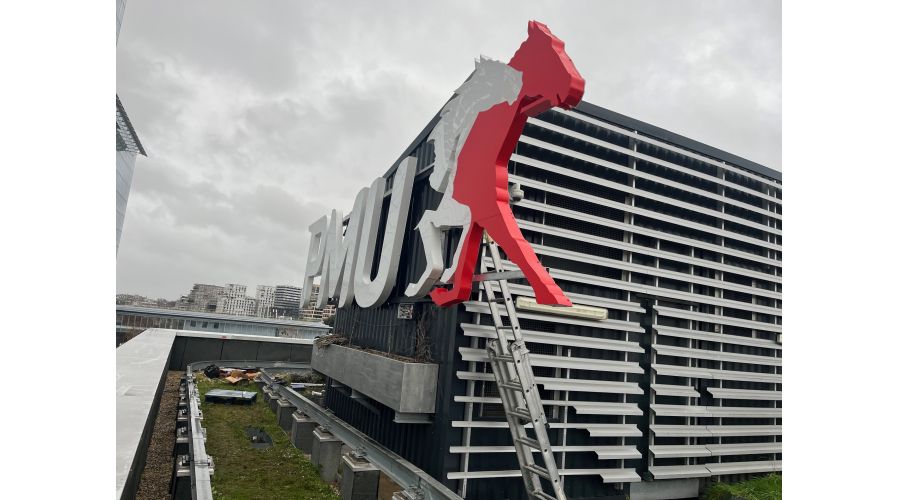

* L'enseigne est en boîtier lumineux face diffusante, relief et fond opaque* Les faces sont en PMMA blanc diffusant avec un vinyle rouge diffusant pour le cheval le plus à droite
* L'ossature de l'enseigne est en aluminium, renforcé par plusieurs profilés acier
* Le kit solaire est fixé sur 2 supports mécanosoudés en aluminium
