La déportation des Juifs de France ne s’est pas faite à Paris. Elle s’est organisée en Seine-Saint-Denis, à quelques kilomètres du centre, dans l’efficacité silencieuse d’un nœud ferroviaire.
Le parcours « Outre-Nuit » de l’artiste Chemsedine Herriche relie cinq lieux de mémoire : Drancy, Bobigny, Le Bourget, Pantin, Romainville.
Cinq sites où s’est jouée, entre 1941 et 1944, la part française de la déportation. Un parcours qui arrive au moment précis où la mémoire bascule dans l’histoire quand les derniers témoins se taisent.
Notre Bureau d’Études a conçu les supports, mode de reprise et la note de calculs.
Pour chaque site, une analyse structurelle rigoureuse a été menée selon les Eurocodes (1, 3 et 9), garantissant la résistance au vent (pression de référence jusqu'à 24 m/s) et la sécurité des fixations.
Matériaux : Utilisation exclusive d'aluminium pour sa légèreté et sa résistance à la corrosion.
Fabrication des caissons : Structures avec fonds en tôle aluminium 30/10e et chants et faces en 20/10e.
Châssis supports : Conception de lisses en tubes carrés (TCAR 40x4) et rectangulaires (TREC 50x30x3), laqués selon la charte graphique.
Le cœur du projet repose sur l'intégration de "l'Œuvre Chemsedine" sur les dispositifs signalétiques.
L’artiste Chemsedine Herriche a réalisé à la main des marquages reprenant des témoignages de déportés de la Seconde Guerre mondiale. L'intervention artistique s'opère directement sur nos supports préalablement thermolaqués. Ce dialogue entre la rigueur de la signalétique industrielle et la sensibilité du geste manuel confère au lieu une portée humaine unique.
Technique mixte : Utilisation de gabarits de précision pour les tracés préparatoires, assurant une régularité parfaite des textes tout en laissant place à la vibration de la peinture à la main.
Spécificités Techniques par site :

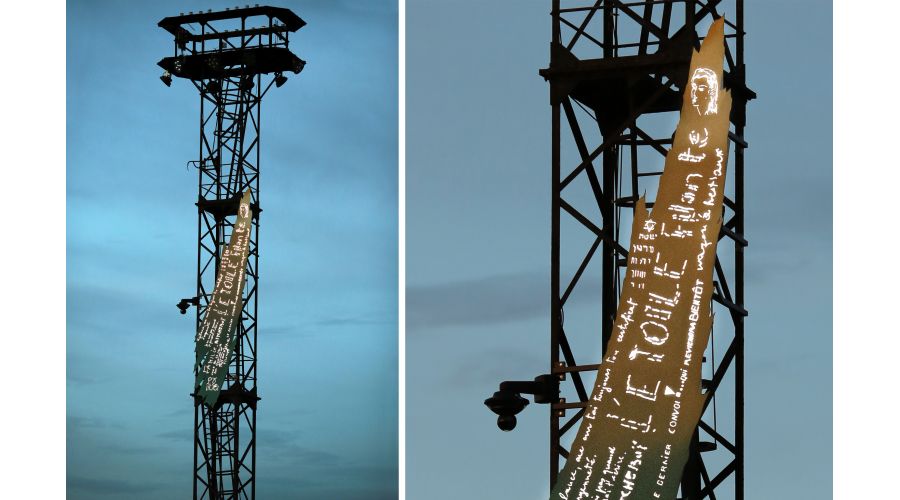

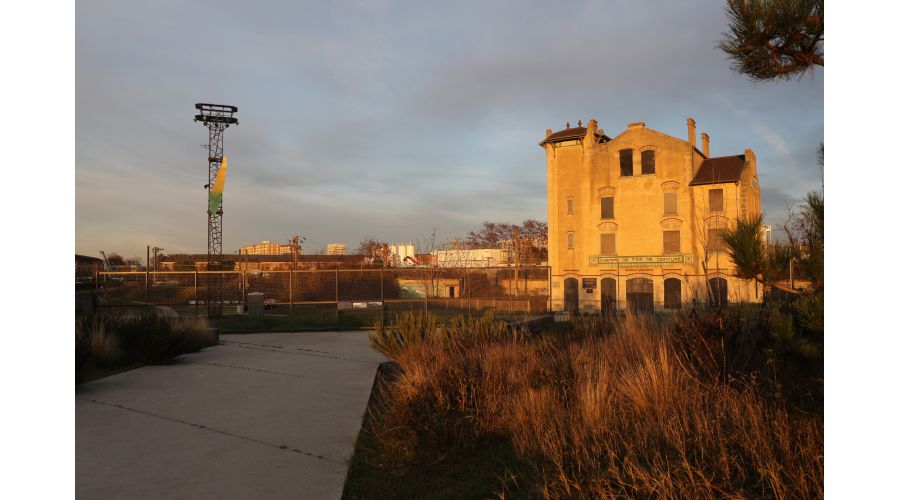

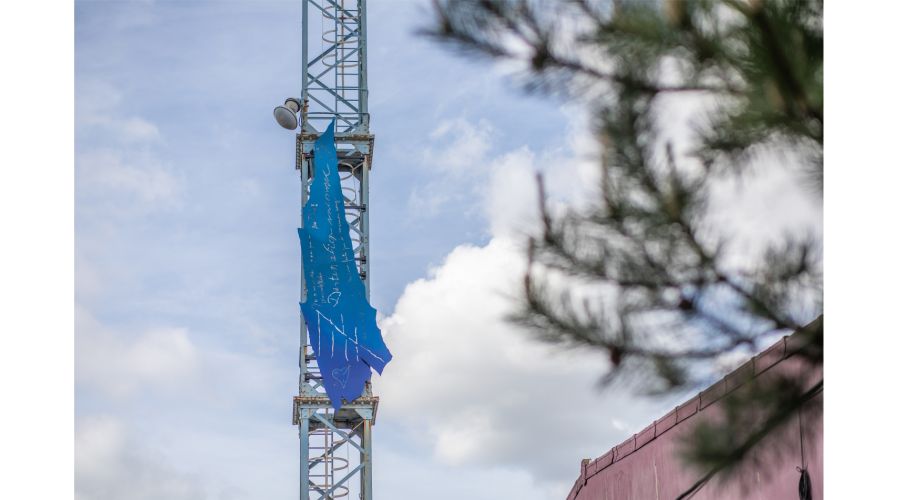

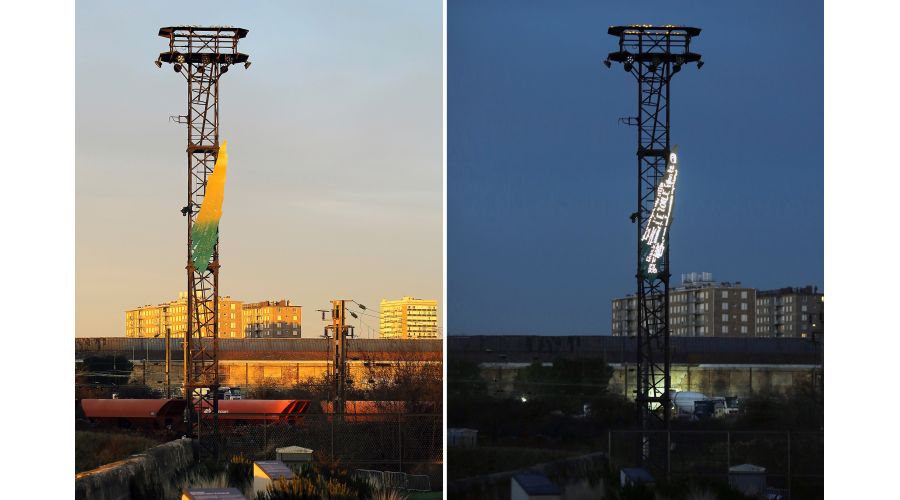

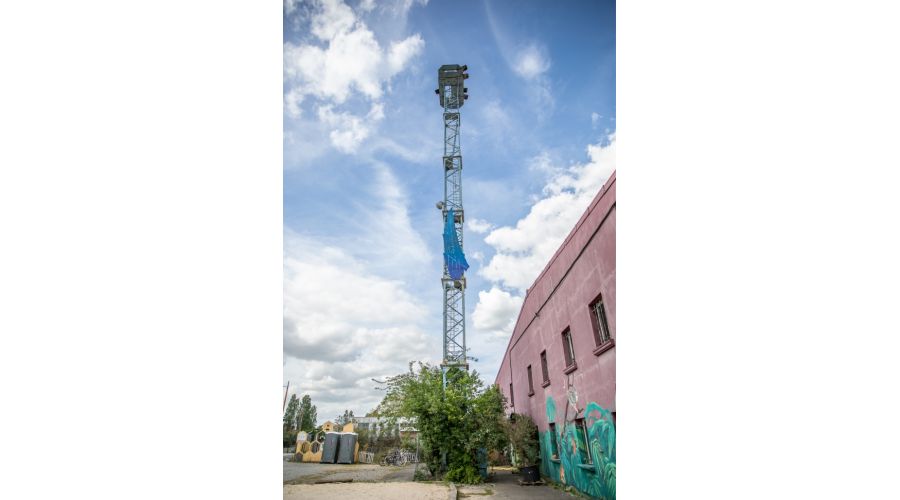

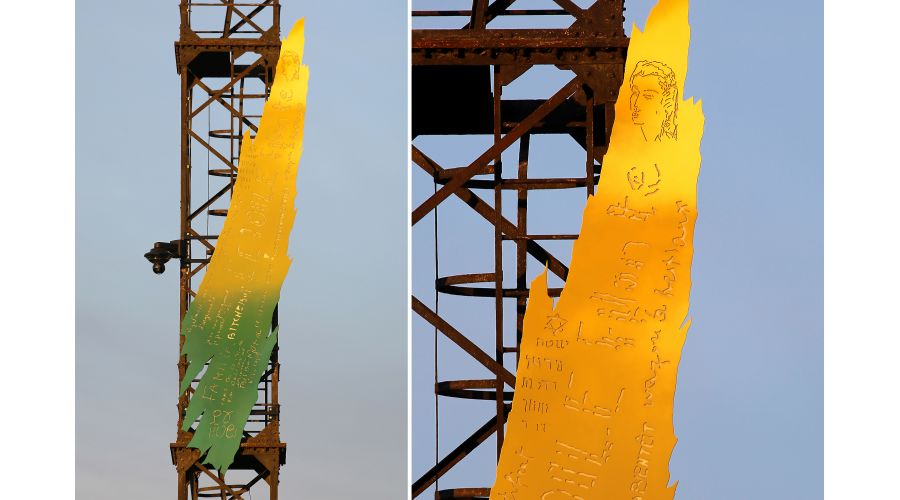

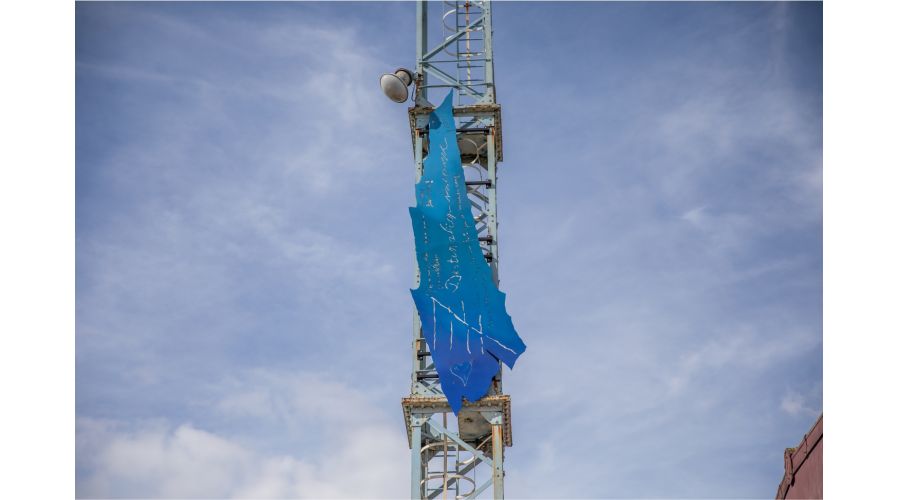

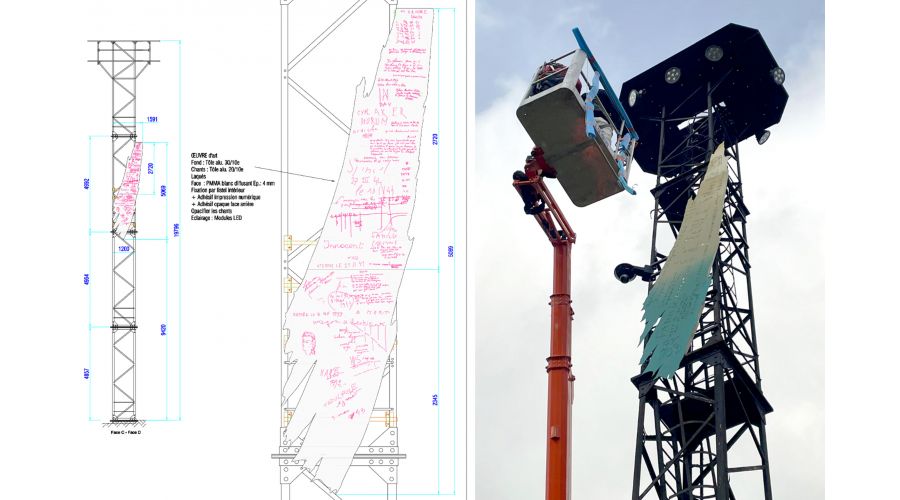

Gare de Bobigny & Pantin (Signalétique sur pylône) : Installation de caissons lumineux (127W) avec faces ajourées en aluminium 3mm et contre-collage en PMMA blanc diffusant 3mm, rétroéclairés par modules LED basse consommation.
Fixation par crapauds et boulonnerie HM10x40.

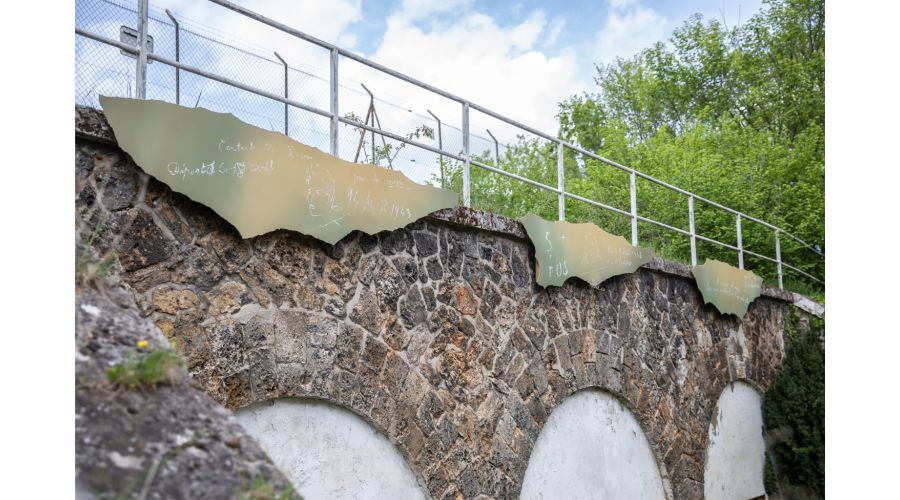

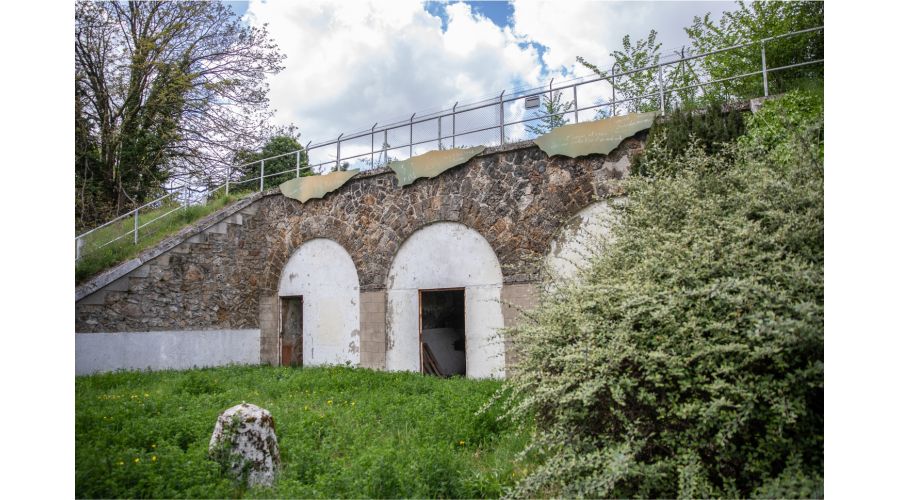

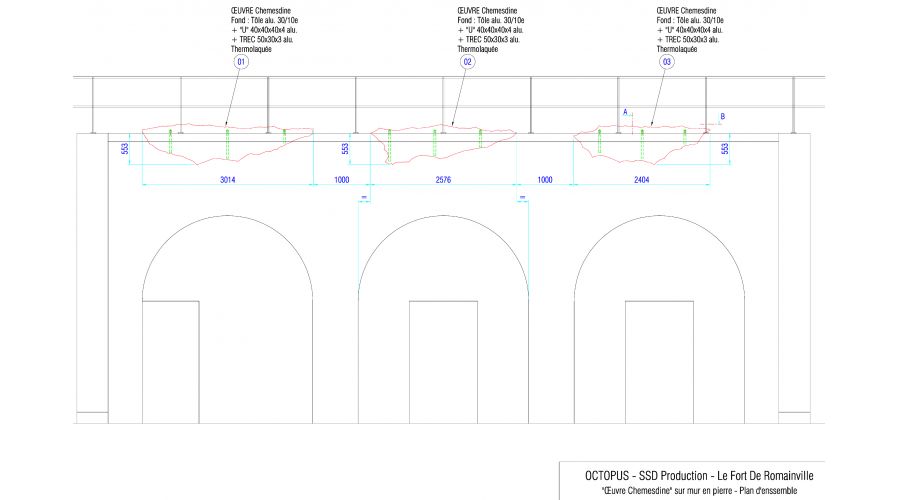

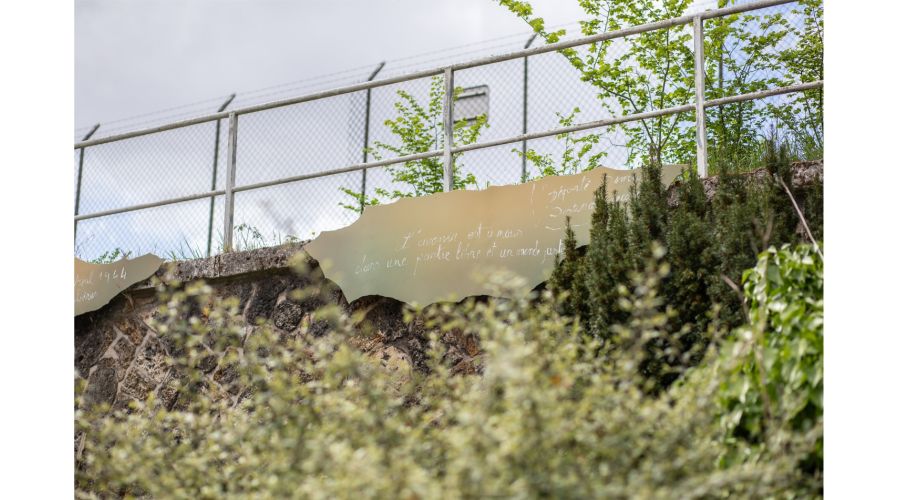

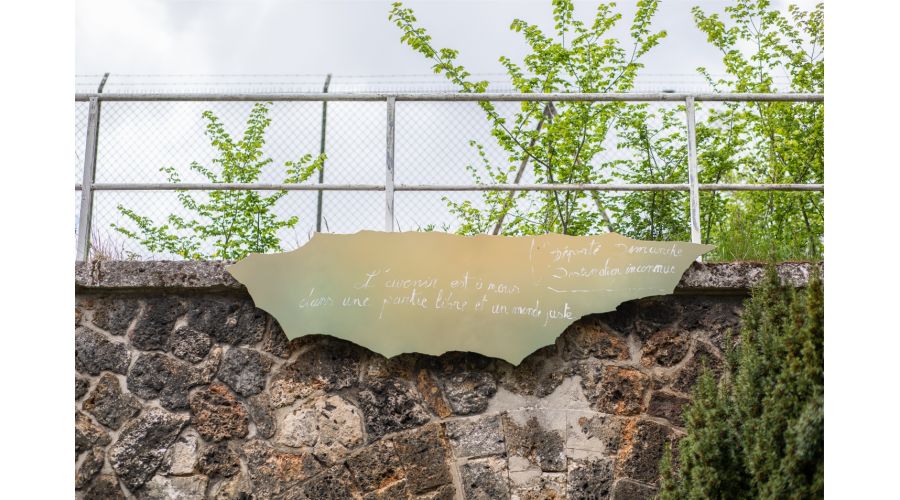

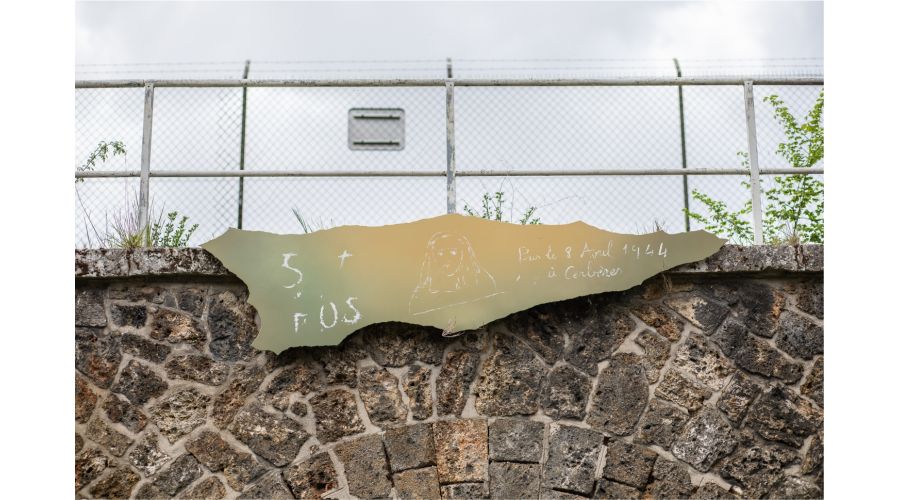

Le Fort de Romainville (Signalétique murale) : Intégration sur mur en pierre via des profilés en "U" (40x40x4) et fixation par tirefonds Ø8x100 avec chevilles haute performance (Hilti HUD-1).

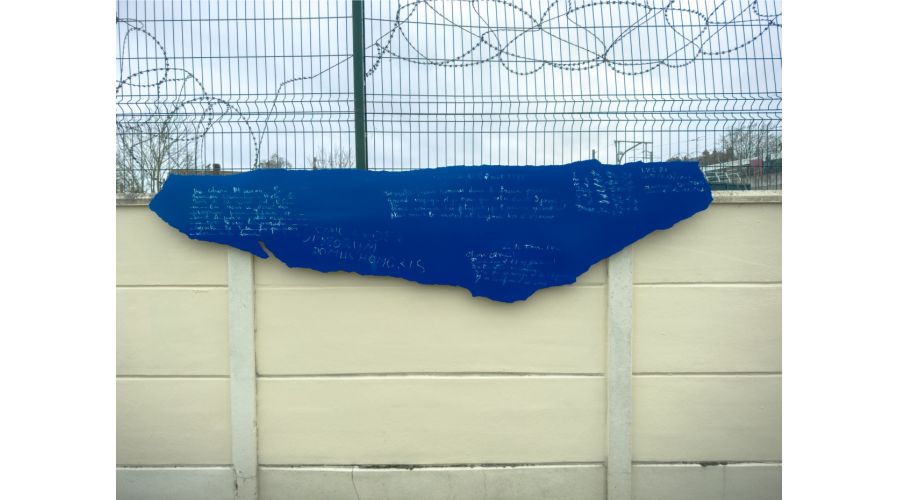

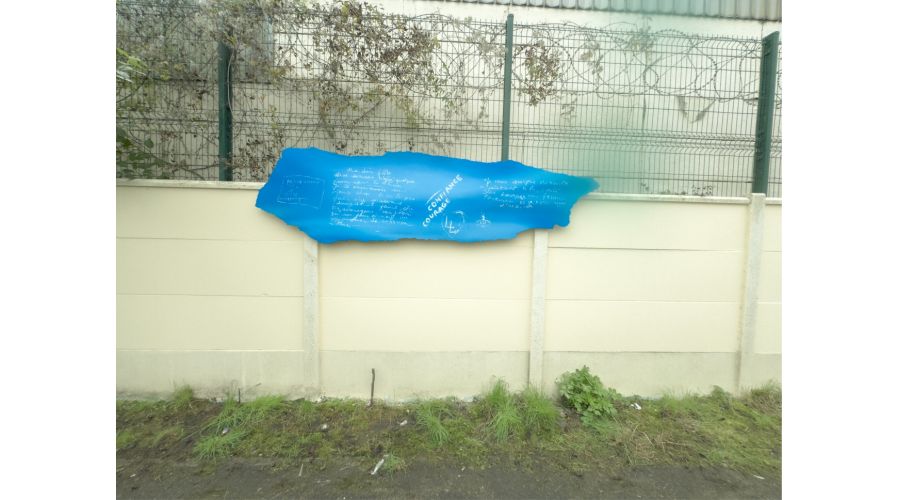

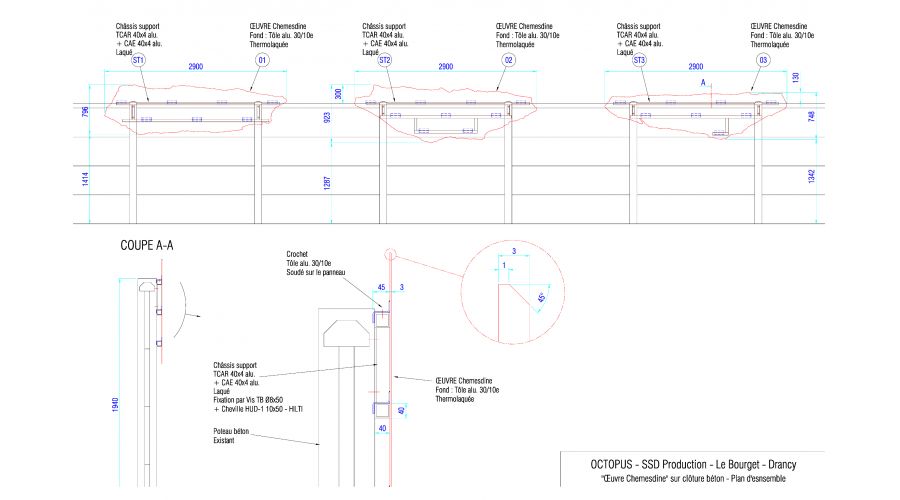

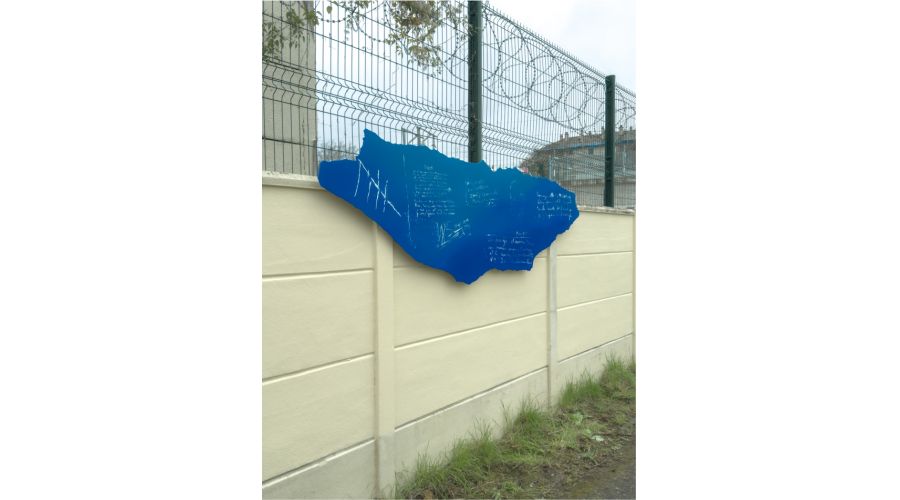

Le Bourget/Drancy : Adaptation sur poteaux béton existants, démontrant notre capacité à intervenir sur des supports hétérogènes sans altérer l'unité visuelle du groupe.
À travers cette réalisation, notre société démontre que la signalétique peut dépasser sa fonction première de repérage pour devenir un objet d'art et d'histoire.
La maîtrise de l’ensemble de la chaîne de valeur du calcul de structure complexe à la finition artistique fait de ce projet une démonstration exemplaire du savoir-faire des métiers de l'enseigne et du marquage.
Dimensions :
Bobigny : 1 panneau vertical 5740 x 1583 x 69 mmLe Bourget/Drancy : 3 panneaux horizontaux - 796/923/748 x 2900 x 48 mm
Pantin : 1 panneau vertical 5695 x 1675 x 50 mm
Les Lilas (Fort de Romainville) : 3 panneaux horizontaux - 3014/2576/2404 x 553 x 48 mm
Matériaux utilisés, fournisseurs choisis :
Utilisation exclusive d'aluminium.Structures soudées avec fonds en tôle aluminium 30/10e et chants et faces en 20/10e.
Châssis supports : Lisses en tubes carrés (TCAR) 40x4 et rectangulaires (TREC) 50x30x3, laqués selon la charte graphique.
Technique mixte : Utilisation de gabarits de précision pour les tracés préparatoires, assurant une régularité parfaite des textes.
Spécificités Techniques par site :
Gare de Bobigny & Pantin (Signalétique sur pylône) : Installation de caissons lumineux avec faces ajourées en aluminium 3 mm et contre-collage en PMMA blanc diffusant 3mm, rétroéclairés par modules LED basse consommation. Fixation par crapauds et boulonnerie HM10x40.
Le Fort de Romainville (Signalétique murale) : Intégration sur mur en pierre meunière par profilés en "U" (40x40x4) et fixation par tirefonds Ø8x100 avec chevilles haute performance (Hilti HUD-1).
Le Bourget - Drancy : Adaptation sur poteaux béton existants.
Type d'éclairage utilisé :
Caissons lumineux (127W) rétroéclairés par modules LED basse consommation.Pour Pantin, le système d'éclairage est alimenté par des panneaux photovoltaïques.
Autre(s) aspect(s) technique(s) :
Le contenu visuel des panneaux provient des vestiges des écritures des victimes de la déportation. Il a été reproduit par l'artiste sous forme des fichiers numériques que nous avons ensuite adapté pour la fabrication.La surface des panneaux a été peinte manuellement par l'artiste , auteur du projet visuel, qui a travaillé dans notre atelier.
Adresses d'implantation :
Bobigny, 151 Av. Henri Barbusse, 93000 Bobigny
Le Bourget/Drancy, Place de la Grande Ceinture, 93350 Le Bourget
Fort de Romainville, 1 Av. de la Résistance, 93260 Les Lilas
La cité Fertile, 14 Av. Edouard Vaillant, 93500 Pantin
