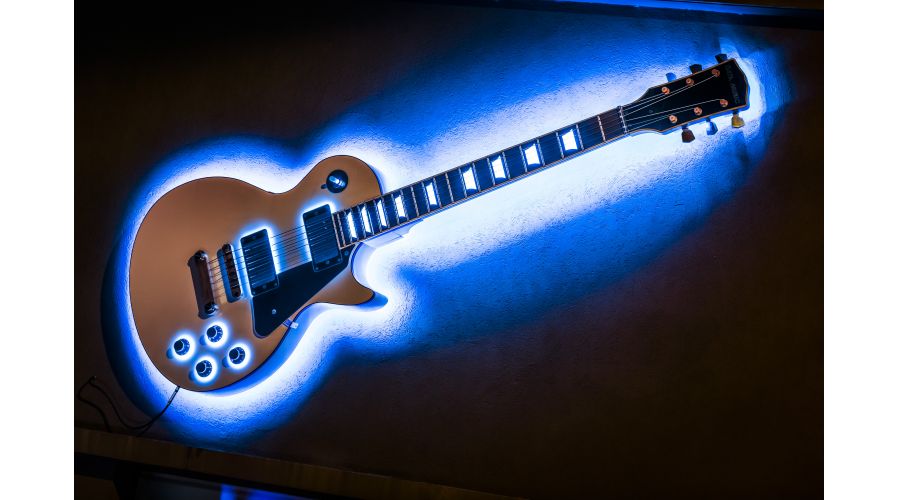

Quelques mois avant l'ouverture de son nouveau magasin de vente de matériel de musique et de son Ecole de Musique, le Gérant de la Société Data Music nous consulte pour réaliser ses enseignes. Il les veut lumineuses, il a une belle surface de façade, et surtout il veut une création originale, et pourquoi pas un instrument ! Ça tombe bien, les moutons à 5 pattes, c'est notre kif !!! Très vite l'idée de proposer une enseigne-guitare est avancée et mise à l'étude. Le Gérant nous confie LA guitare (Gibson xxx) que nous modélisons entièrement en 3D afin de la transformer en une enseigne lumineuse de plus de quatre mètres. Nous avons réalisé l'intégralité du projet en interne : étude, conception, fabrication et pose. NB : Le projet global comporte 3 caissons lumineux et 1 guitare, notre présentation et notre candidature sont axées sur cette guitare géante.

Dimensions :

Longueur 4170 x largeur 1630 x épaisseur 300 mm

Matériaux utilisés, fournisseurs choisis :

La fabrication de cette guitare, c'est la mise en musique des principales matières utilisées dans la production d'une enseigne lumineuse :
- châssis aluminium 30x30mm soudé
- dibond noir et blanc 3mm
- plexiglas diffusant (épaisseurs 5, 6, 8, 10, 15, 20mm)
- aluminium plié 2mm
- tubes en aluminium diamètre 12mm
- câbles en inox de différents diamètres (pour les cordes)
- adhésifs diffusant/texturé/conformable/chromé/nacré
- double PMMA noir 30mm emboité (!)

Type d'éclairage utilisé :

Eclairage direct et indirect au moyen de leds RVB (IP67).
Synchronisation de la guitare et des 3 enseignes bandeaux.
Animation contrôlée à distance par smartphone.

Autre(s) aspect(s) technique(s) :

Toutes les pièces de la guitare ont été façonnées dans notre atelier.

Méthodes de fabrication utilisées :
- fraisage
- rainurage
- ceintrage
- soudure
- collage
- découpe et application d'adhésifs

Installation à la nacelle à 5 mètres de haut

Le plan de la guitare avec les différents matériaux utilisés est présenté sur un plan fourni en pièce jointe (voir photo 2).
