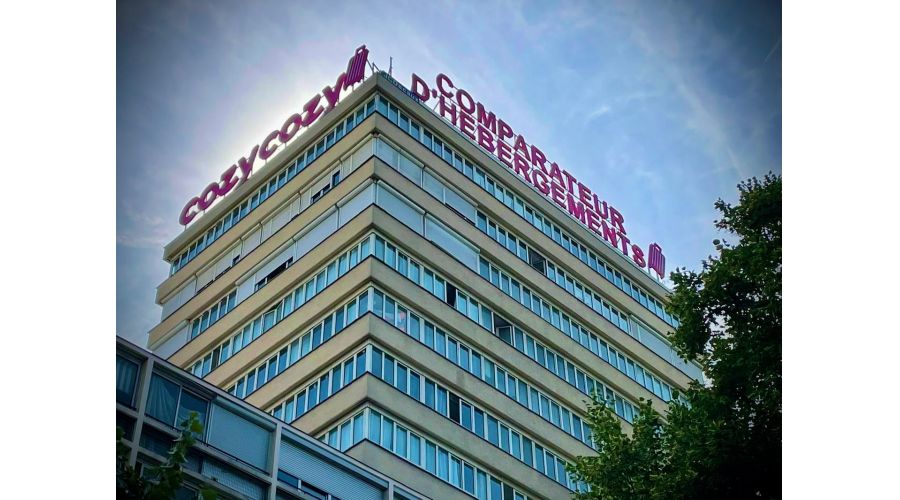

Publicité lumineuse en toiture implantée au sommet d'un immeuble de grande hauteur au 113 avenue Victor Hugo à Vanves, aux portes sud de Paris.
Le dispositif compte trois faces : deux faces Est et Ouest identiques, portant le logotype de l'annonceur avec sa valise emblématique, et une face Nord avec l'accroche "Comparateur d'hébergements".
L'ensemble est visible depuis plusieurs axes routiers majeurs.
Le cahier des charges imposait trois contraintes fortes.
D'abord, restituer fidèlement la charte graphique rose magenta de l'annonceur, de jour comme de nuit, avec un rendu colorimétrique homogène sur les trois faces.
Ensuite, s'intégrer sur la structure JCDecaux existante en toiture, en réutilisant et en adaptant une partie des montants et bracons en place par découpe et perçage sur site, plutôt qu'en remplaçant l'intégralité du châssis.
Enfin, respecter les exigences de tenue au vent en altitude et les règles d'accès propres aux toitures d'IGH.
La complexité tient à l'échelle du dispositif (plus de 14 mètres de long côté est, 22 mètres côté nord), à la restitution soignée des courbes organiques du logotype en lettres boîtiers de très grand format, et à la logistique de levage et de pose à environ 40 mètres du sol.
Dimensions :

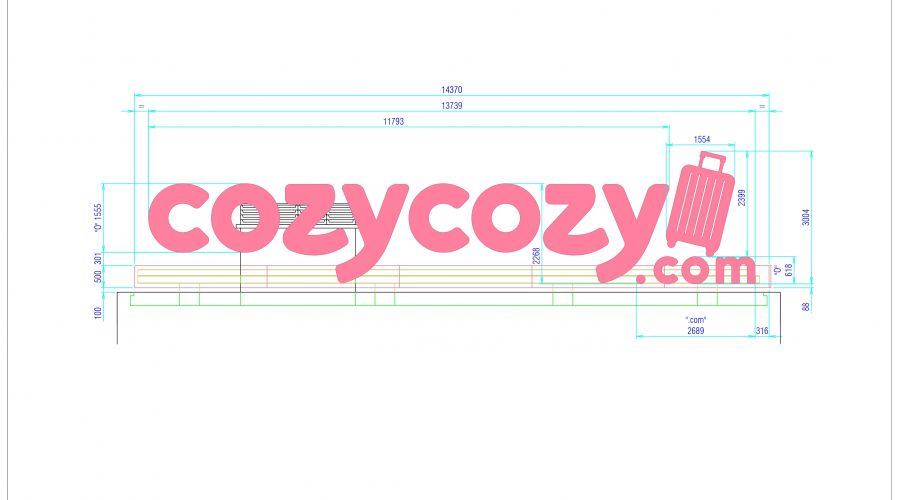

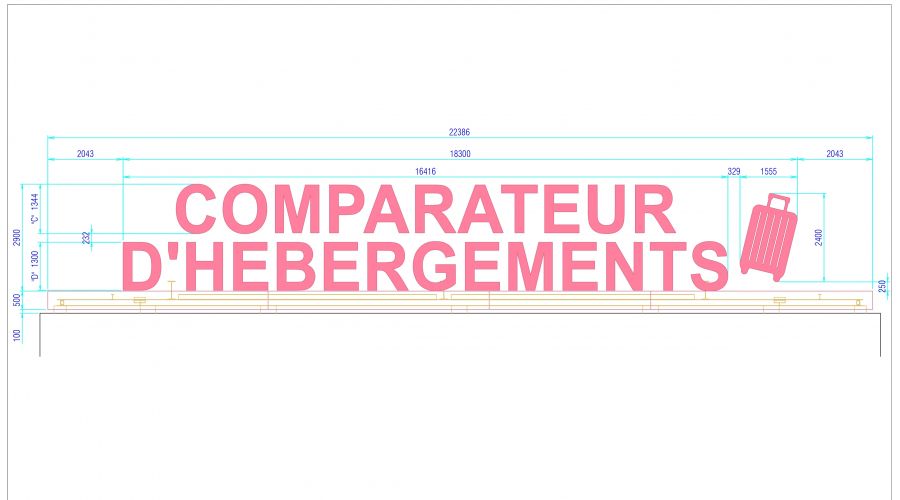

Face A (est) et Face C (ouest), identiques : 14,37 m x 3,00 mFace B (nord) : 22,00 m x 2,74 m
Hauteur des lettres cozycozy : 1 555 mm
Hauteur de la valise : 2 399 mm

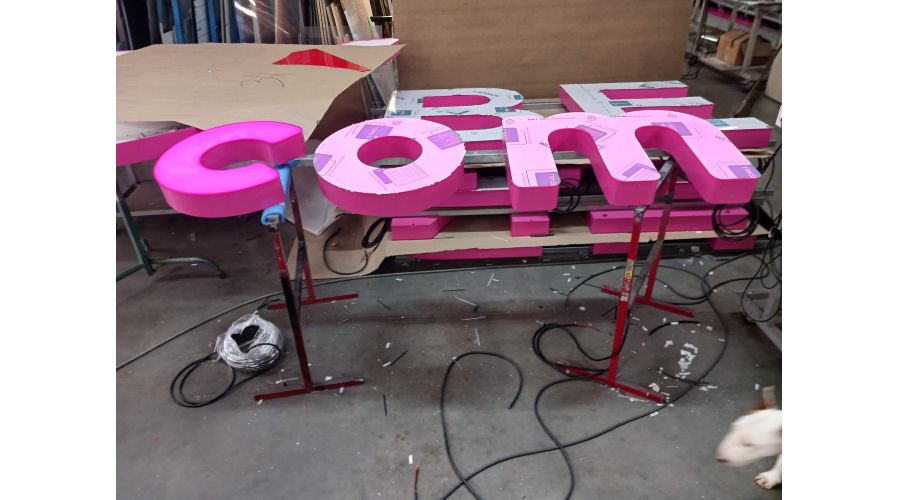

Hauteur totale du ".com" : 618 mm
Hauteur du bandeau support avec écran de contraste : 1 412 mm
Epaisseur de l'écran de contraste : 120 mm
Matériaux utilisés, fournisseurs choisis :

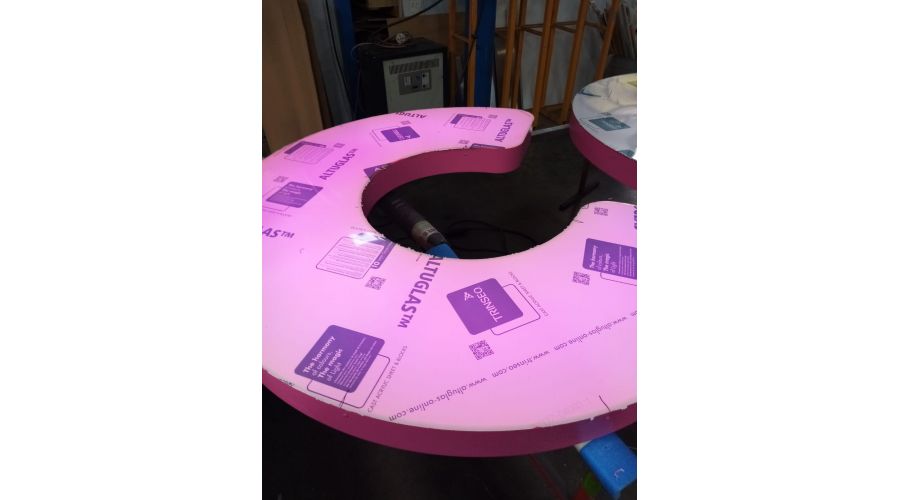

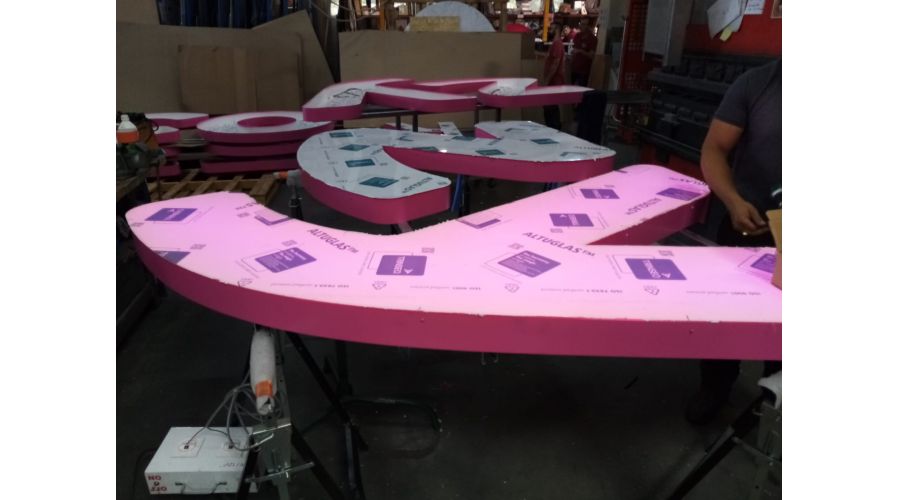

Faces lumineuses : PMMA coulé Altuglas (Trinseo) 3 mm, avec film diffusant blanc et adhésif de couleur Pantone rose magenta.Fonds et charte : tôle aluminium 20/10e laquée.
Ecrans de contraste : tôle aluminium laquée, blanche pour les deux faces cozycozy (est et ouest), gris foncé pour la face "Comparateur d'hébergements" (nord).
Structure porteuse : profilés acier existants JCDecaux modifiés par découpe et perçage sur site, complétés par des pièces neuves (bracons BMA, plaines de liaison) en fabrication spécifique.
Eclairage : modules LED implantées dans les caissons.
Type d'éclairage utilisé :

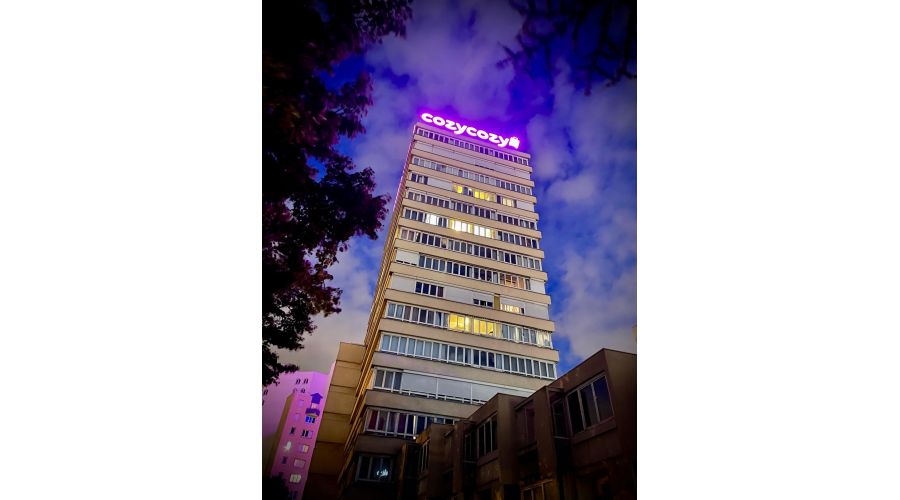

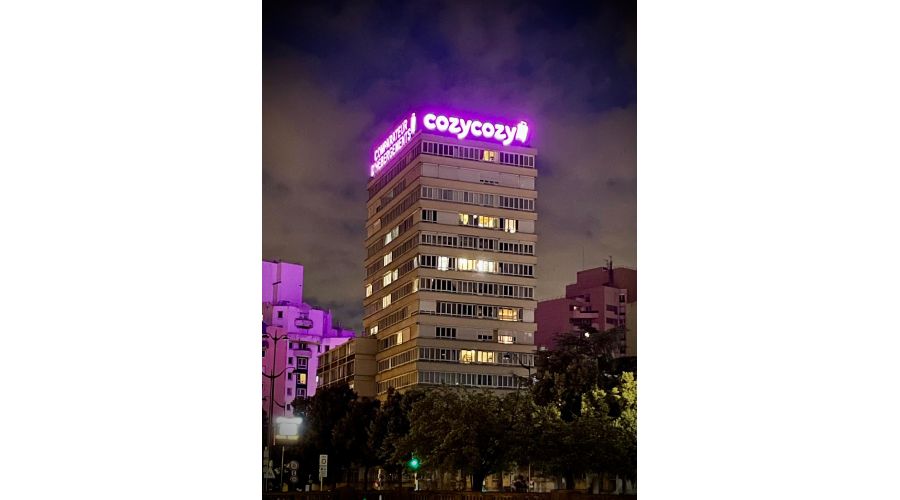

Rétroéclairage LED interne par modules bleu et rose (2 leds roses pour 1 bleue) pour un rendu de rose magenta. Cela a été conçu directement avec le client pour être le plus fidèle possible à ses attentes.La diffusion est uniforme via film blanc sur face PMMA et adhésif couleur en face extérieure. Rendu rose magenta homogène de jour et de nuit sur les trois faces.
Autre(s) aspect(s) technique(s) :
Adaptation d'un support existant : la structure d'accueil en toiture (montants M1 et M4 d'une précédente installation JCDecaux) a été récupérée et modifiée sur site, avec reprise partielle des bracons en place, afin d'éviter le remplacement intégral du châssis et de limiter l'impact sur l'étanchéité de la toiture.Pose en hauteur : levage et installation à environ 40 m du sol sur un IGH, avec les contraintes d'accès, de sécurité et de balisage associées.
Ingénierie : calcul de prise au vent adapté à l'altitude et au positionnement en angle du bâtiment, dimensionnement des fixations selon les règles Halfen.
Conformité : enseigne lumineuse conforme au Règlement Local de Publicité en vigueur et aux normes d'enseignes lumineuses (NFC 61-551 selon parties concernées).
