Projet Canvas La Défense.
Lieu de la réalisation : Canvas - résidence de 900 logements pour étudiants et jeunes actifs située entre la Défense et la commune de Puteaux.
Composé d'espaces privés et communs de qualité, cet ensemble immobilier comprend un vaste lobby, des salles de travail communes, une salle de sport, des salles de jeu et de détente, une salle de cinéma et de musique, un espace de restauration, ainsi que des espaces extérieurs végétalisés.
Une telle richesse d'espaces et d'activités nécessitait un guidage d'utilisation adapté.
Sur la base du projet élaboré par l'agence Greystar, notre société a donc conçu, fabriqué et installé une gamme de signalétique complète pour les usagers de la résidence.

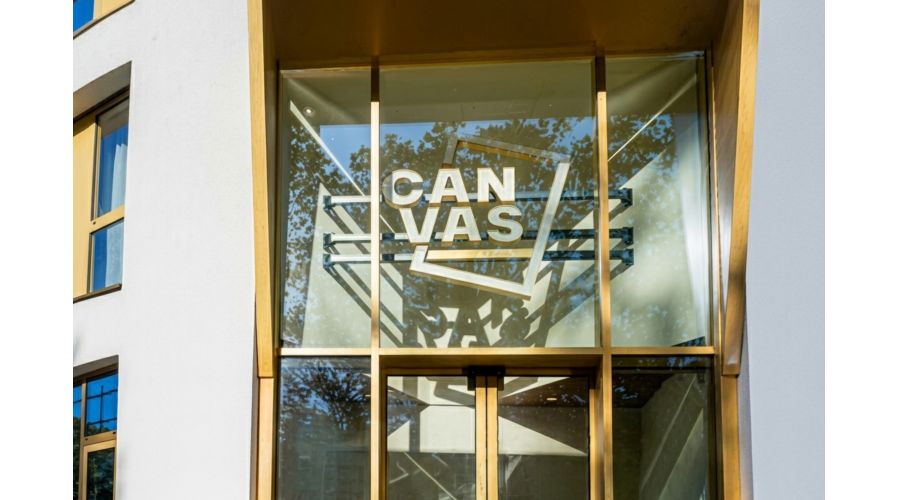

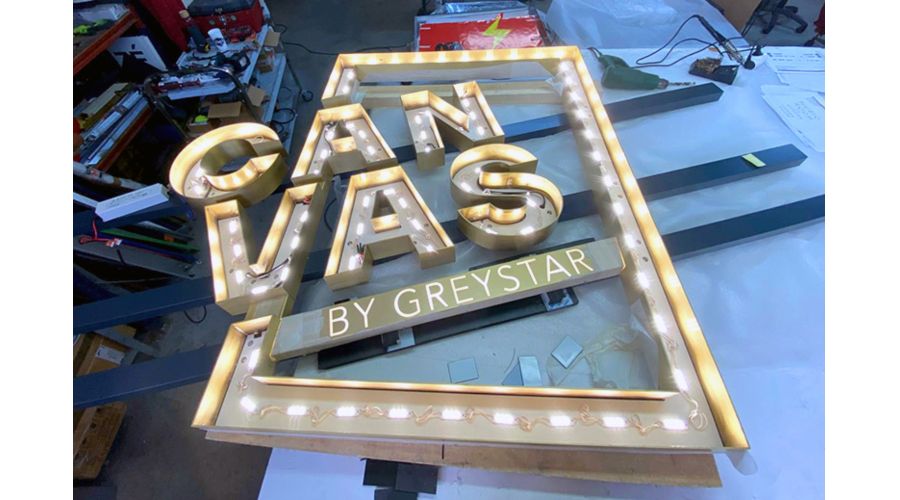

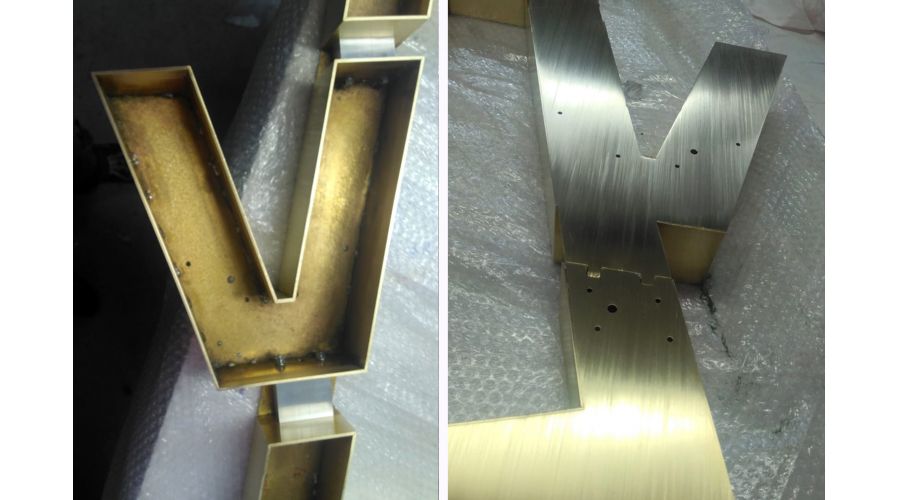

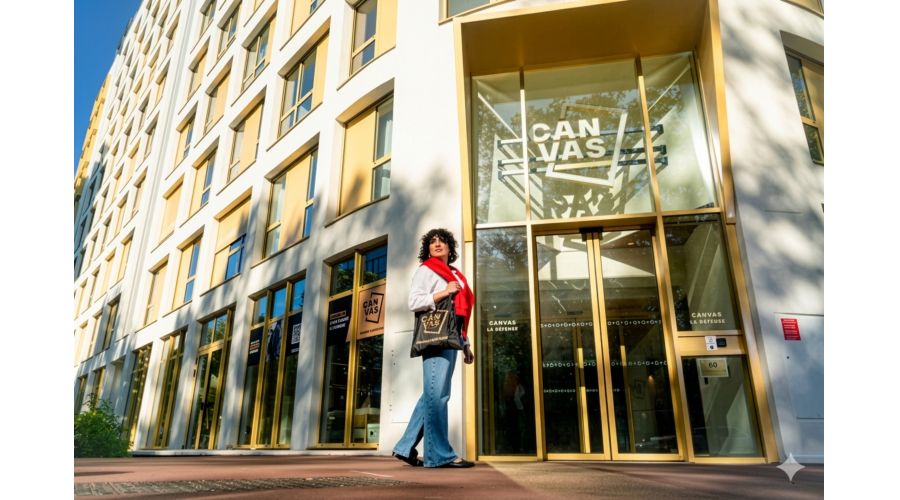

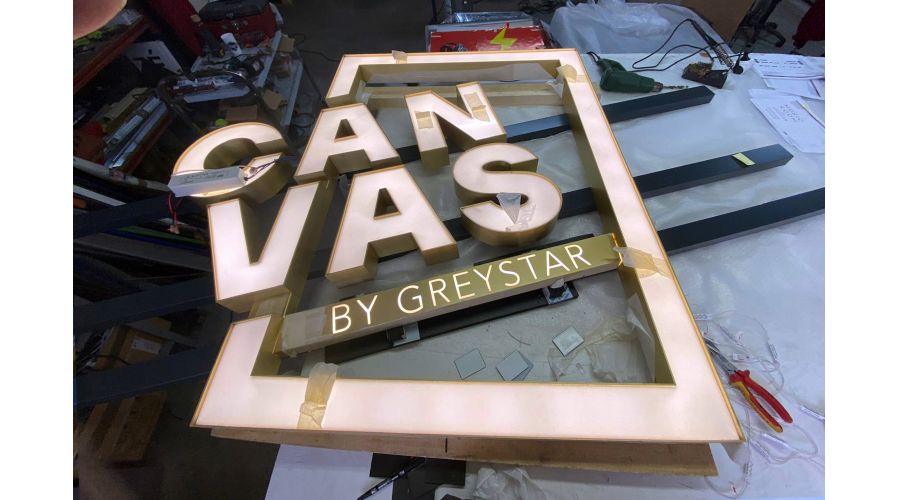

En premier lieu, un grand logo fixé dans l'entrée du bâtiment. De la tôle laiton soudée, finition brossé/verni, faces en PMMA blanc diffusant avec un dispositif lumineux LED intégré.

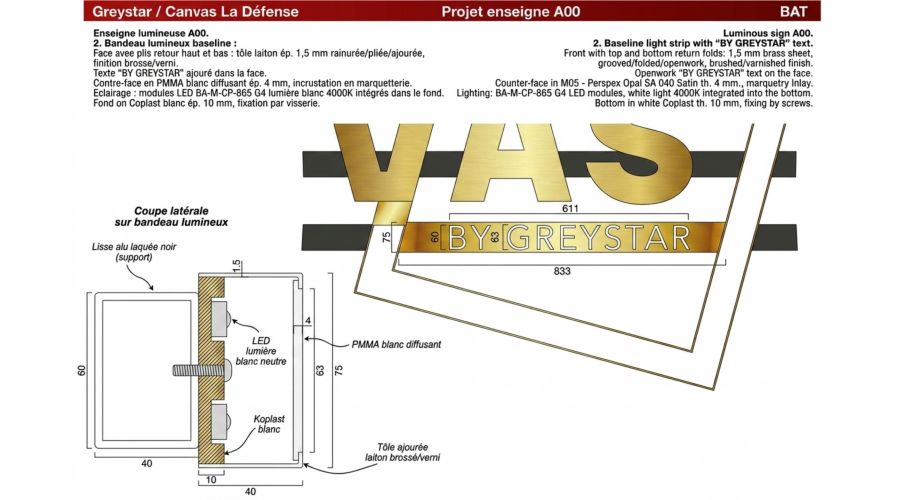

Aux lettres et au cadre lumineux s'ajoute une plaque laiton ajourée.
Lumineuse, elle aussi, cette partie a nécessité une étude technique approfondie en raison de sa taille réduite.
L'enseigne a été suspendue sur des potences soudées et laquées noir, fixées sur les plans inclinés des murs existants.

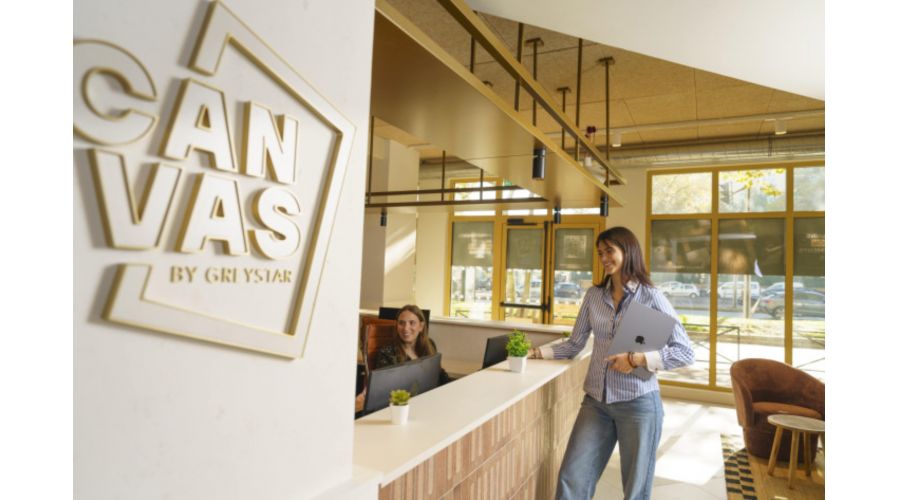

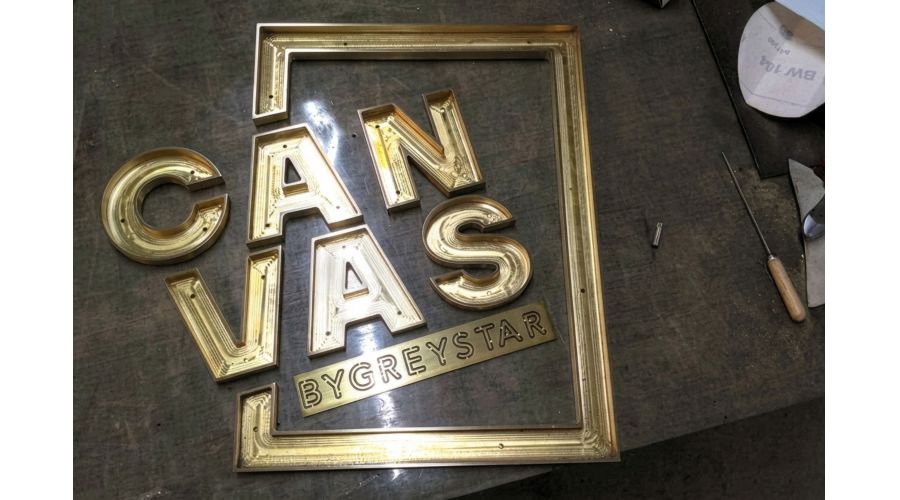

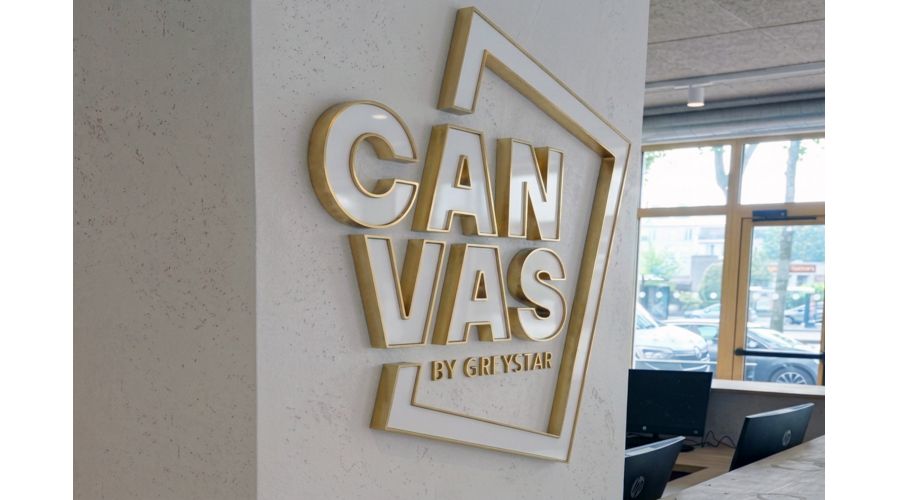

Une version non lumineuse du logo a été implantée à l'accueil du centre. Son corps est fait en bloc de laiton évidé et rempli de bois peint en blanc. Ici également nous avons appliqué au laiton une finition brossé/verni, donnant à l'ensemble un cachet certain.
Côté extérieur, nous avons créé et installé sur la façade une plaque laquée en jaune sablé avec décor blanc imprimé en Direct Print.
Particularité : sa compositon en trois couches successives de matériaux différents (laiton, alu, PVC expansé).

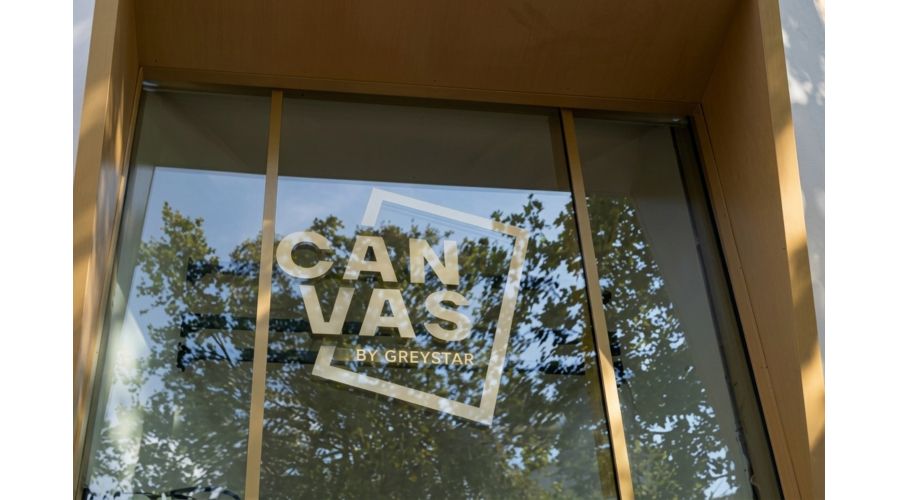

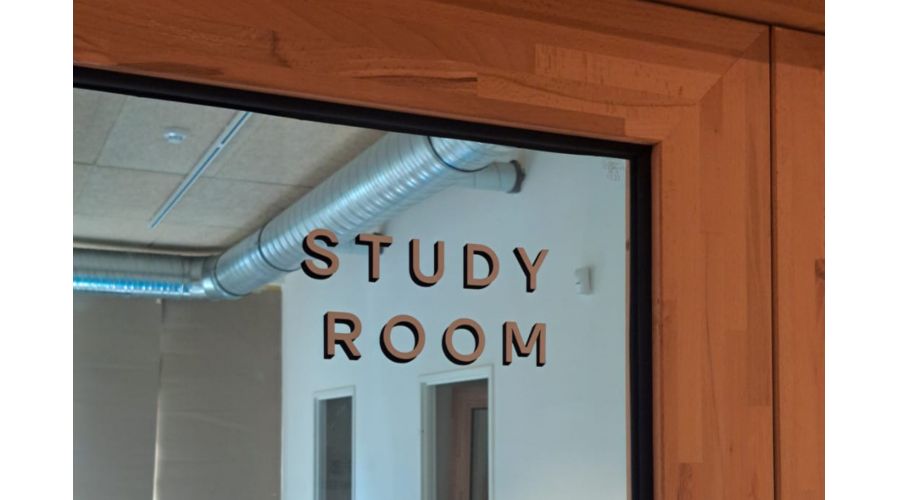

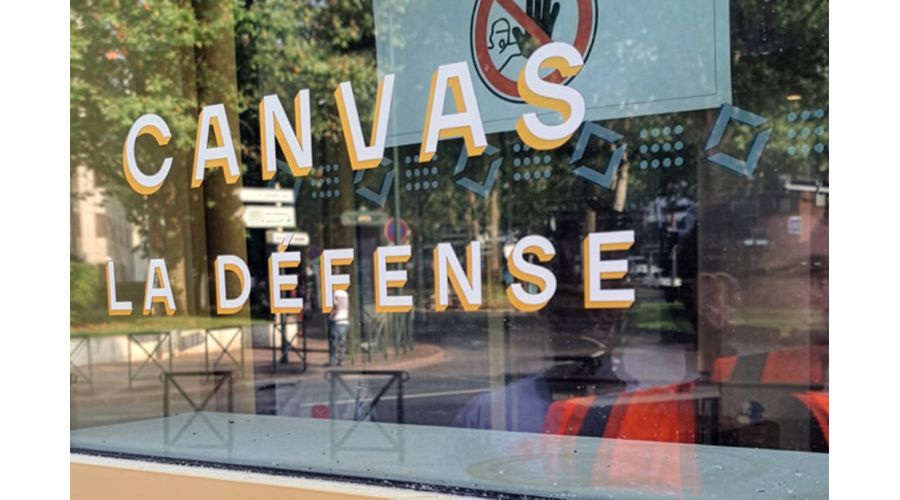

Nous avons également appliqué des stickers teintés masse finition blanc et laiton brossé sur les vitres du sas d'entrée.
Toutefois, le vrai foisonnement de signalétique a été développé à l'intérieur de la résidence.

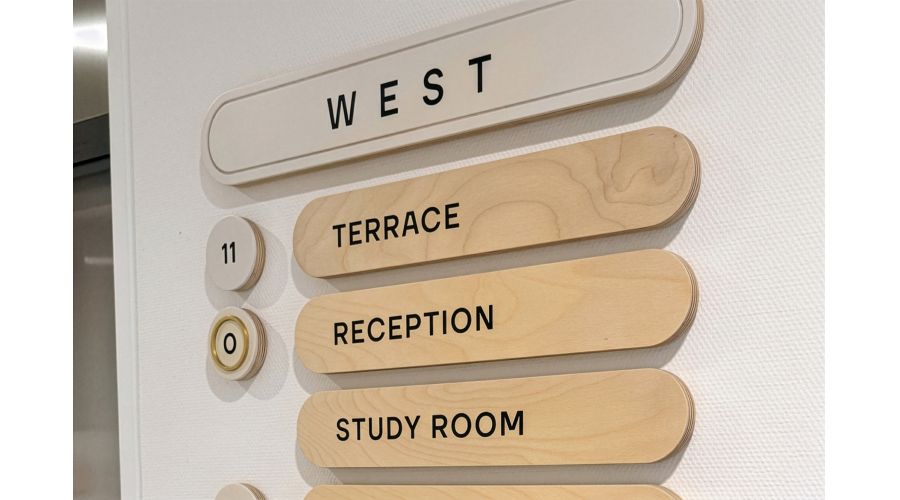

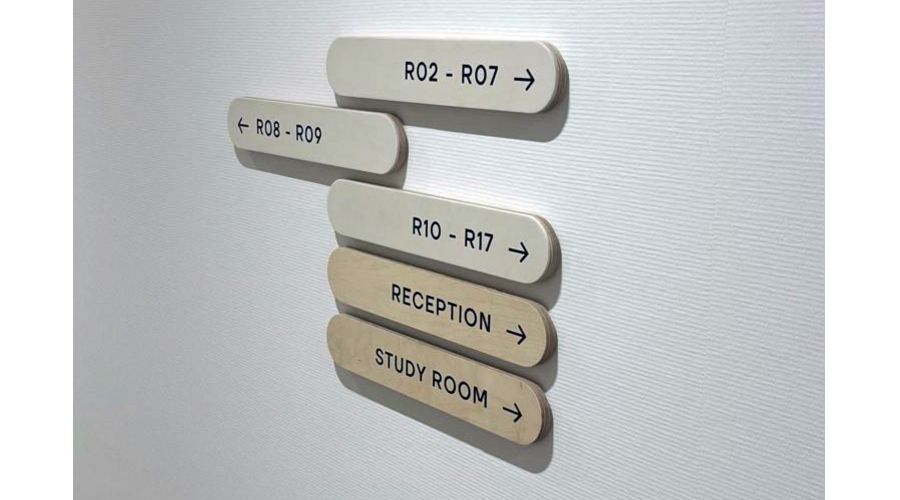

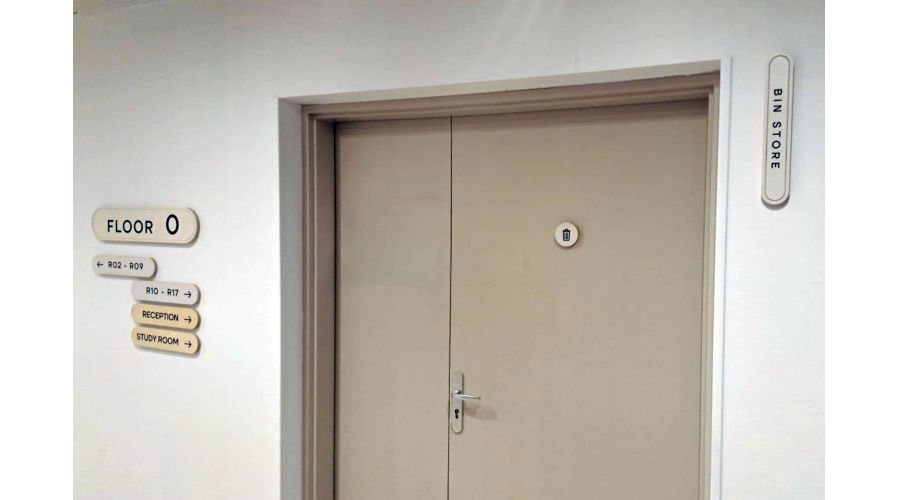

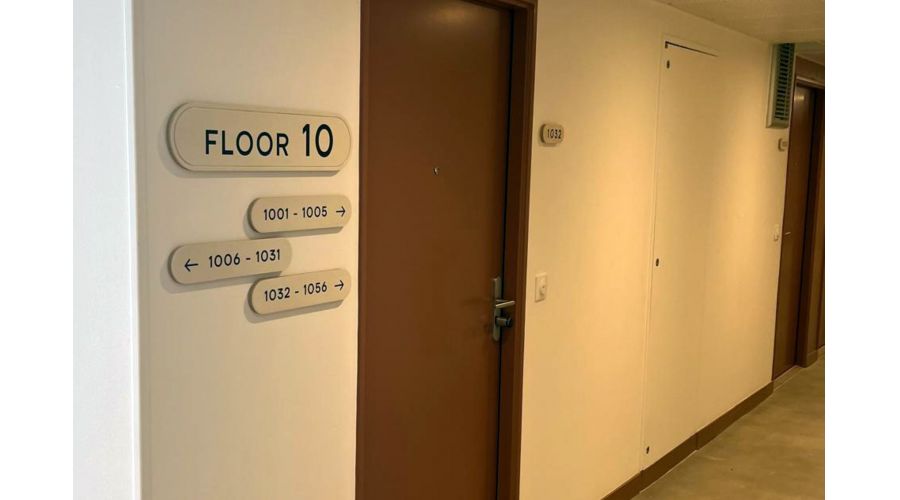

Nous y avons implanté pas loin de 950 plaques de différentes formes et tailles, permettant aux usagers de s'y retrouver dans le dédale des couloirs et la pléthore des locaux.
Mélangeant différents matériaux comme bois, contre-plaqué bois bouleau, PVC expansé et laiton, les panneaux ont été disséminés sur tous les étages, murs, portes et piliers.

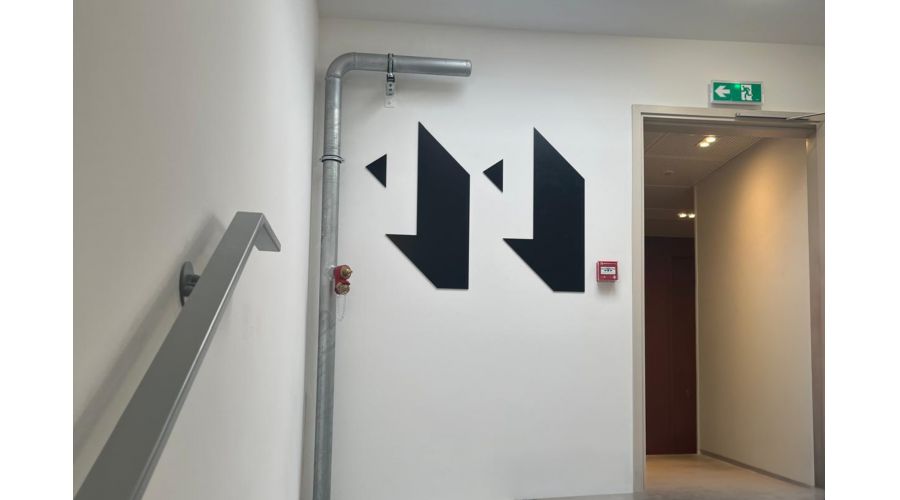

Pour une adhérence durable, une double fixation a été appliquée (colle et double face). Les chiffres-étages en PVC blanc et tôle laquée noir ont complété ces dispositifs de signalétique.
Riche en déclinaisons et toujours cohérente selon une charte graphique précise, la signalétique du centre Canvas joint l'utile à l'agréable, permettant de parcourir et repérer les nombreux services de la résidence.
Dimensions :
1. Enseigne lumineuse sur entrée : 1460 x 1464 x 80 mm, qté : 1 pièce2. Plaques ext/int : divers modèles de 80x80 à 65 x 500 mm, qté : 948 pièces
3. Vitrophanies : 320x120 mm, qté : 2 pièces
4. Stickers portes : divers modèles, env. 200x 80 mm, qté : 16 pièces
5. Chiffres niveaux : divers modèles, env. 1400 x 820 mm, qté : 62 pièces
6. Enseigne non-lumineuse d'intérieur : 510 x 512 mm, qté : 1
Matériaux utilisés, fournisseurs choisis :
1. Enseigne lumineuse sur entrée :Tôle laiton ép. 3 mm finition brossé/verni
Faces PMMA Perspex coulé blanc diffusant ép. 3 mm
Châssis - Lisses alu sur platines alu avec pivots et carters en tôle alu 1,5 mm, ensemble laqué noir

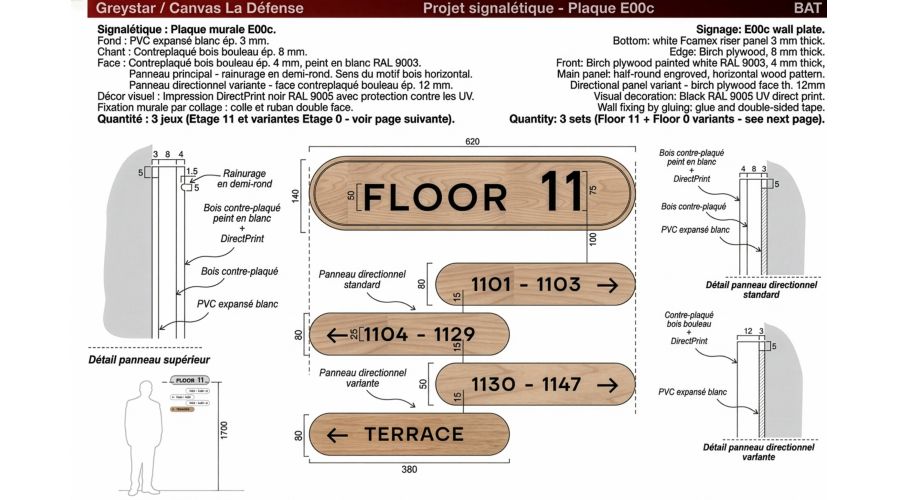

2. Plaques ext/int (divers modèles) :
Fond PVC expansé blanc ép. 3 mm
Face alu ép. 3 mm laquée jaune, décor Direct Print avec protection anti-UV
Pourtour - cerclage laiton ép. 2 mm finition brossé
Contre-plaqué bois bouleau divers épaisseurs
3. Vitrophanies :
Adhésifs teintés masse double couche (finition laiton brossé / blanc / noir)
4.Stickers portes :
Adhésif blanc finition brillant

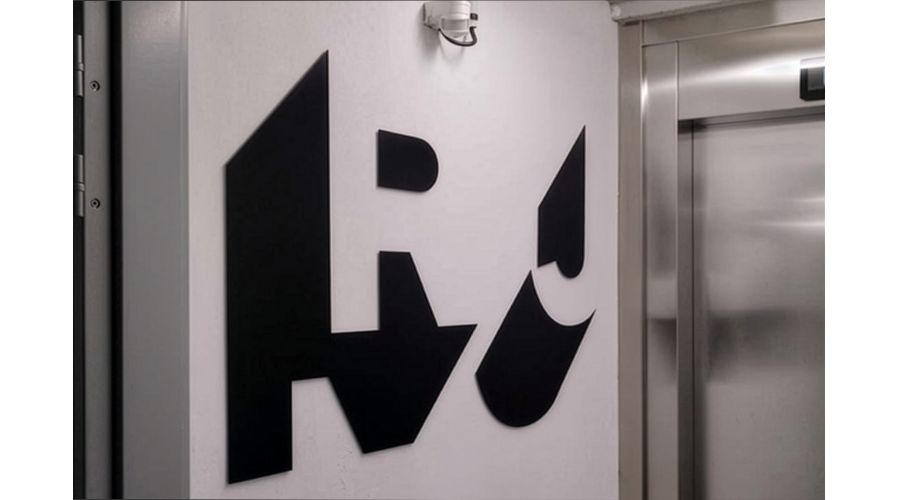

5. Chiffres niveaux :
Fond - PVC expansé blanc ép. 3 mm
Face - Tôle alu ép. 3 mm laquée noir
6. Enseigne non-lumineuse (murale) :

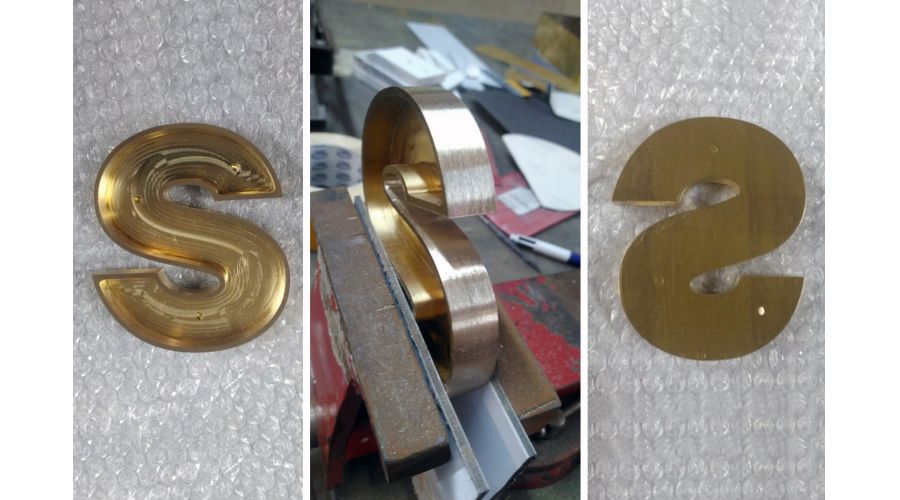

Cadre/texte principal : bloc laiton ép. 15 mm évidé, finition brossé/verni.
Fond : Contre-plaqué bois bouleau ép. 10 mm teinté blanc
Lettrage baseline : tôle laiton ép. 3 mm finition brossé/verni
Type d'éclairage utilisé :
1. Enseigne lumineuse sur entrée :Modules LED lumière blanc 4000K
Le reste de la signalétique n'est pas lumineuse.
Autre(s) aspect(s) technique(s) :
Les fixations des éléments lourds : visserie/tiges filetées, avec perçages des murs.Les lisses supportant l'enseigne d'entrée sont fixées sur des platines à pivot, en raison des murs-supports en plan incliné. Des petits carters en tôle alu laquée du même noir que les lisses cachent ces pivots.
Les éléments moyennement lourds sont fixés par un double procédé (colle et visserie).
Les éléments plus légers sont également collés par un procédé double : colle et ruban double face.
Au total, plus de 1000 pièces ont été fabriquées et installées sur le site par nos soins.
